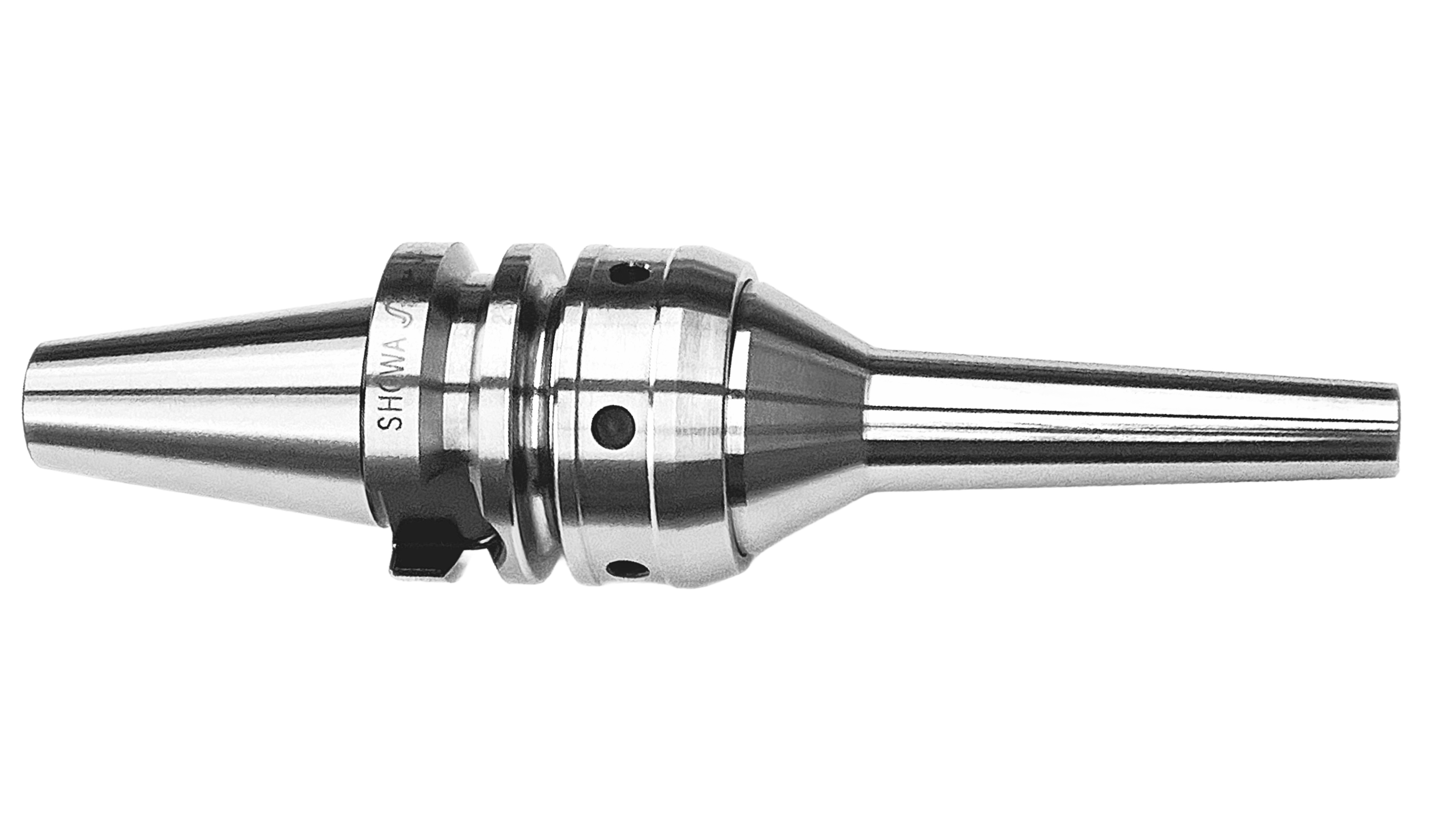

日本圣和SHOWA刀柄BBT30-HPC06M-180

MODEL				FIG     中D    中C1    中C    L        L1       L2       L3       H    BT          BBT											最小刃具 插入量	調整量F MIN    MAX		M     θ		N/W
																				(kg)
Max.15,000  min¹
BT30 BBT30	130			200631	201050	1	3	9	16	130	108	84	67	一	20	一	一	一	34	0.8
	HPC03M-   180			200632	201052				20	180	158	134	102						18	1.0
	HPC04M-   130			200633	201054		4	10	17	130	108	84	67						33	0.8
	HPC04M-   180			200634	201056				21	180	158	134	102						17	1.0
	HPC05M-   130			200635			5	11	18	130	108	84	67						32	0.8
	HPC05M-   180			200636					22	180	158	134	102						16	1.0
	HPC06M-   130			200637	201058		6	12	19	130	108	84	67		35				30	0.8
	HPC06M-   180			200638	201060				23	180	158	134	102						15	1.0
	HPC07M-    130			200639			7	13	20	130	108	84	67						28	0.8
	HPC07M-    180			200640					24	180	158	134	102						14	1.0
	HPC08M-    130			200641	201062		8	14	21	130	108	84	67						27	0.8
	HPC08M-    180			200642	201064				25	180	158	134	102						13	1.0
	HPC09M-   130			200643			9	15	22	130	108	84	67						26	0.8
	HPC09M-   180			200644					26	180	158	134	102						12	1.0
	HPC10M-   130			200645	201066	3	10	16	23	130	108	84	67	50		35	50	M8	24	0.8
	HPC10M-   180			200646	201068				27	180	158	134	102						11	1.0
	HPC11M-    130			200647			11	17	24	130	108	84	67	55		40	55	M10	23	0.8
	HPC11M-    180			200648					28	180	158	134	102						10	1.0
	HPC12M-   130			200649	201070		12	18	25	130	108	84	67		40				21	0.8
	HPC12M-   180			200650	201072				29	180	158	134	102						9	1.0
Max.15,000  min¹
			135	220110	240140		3	9	16	135	108	84	67						34	1.4
HPC03M			185	220116	240142				20	185	158	134	102						18	1.6
HPC04M-			135	220111	240144		4	10	17	135	108	84	67		20				33	1.4
	HPC04M-		185	220117	240146				21	185	158	134	102						17	1.6
	HPC05M-		135	220920			5	11	18	135	108	84	67						32	1.4
	HPC05M-		185	220921					22	185	158	134	102						16	1.6
	HPC06M-		135	220112	240148		6	12	19	135	108	84	67						30	1.5
	HPC06M-		185	220118	240150				23	185	158	134	102						15	1.6
	HPC07M-		135	220922			7	13	20	135	108	84	67						28	1.5
BT40	HPC07M-		185	220923					24	185	158	134	102						14	1.6
BBT40	HPC07M-		135	220113	240152	1			21	135	108	84	67						27	1.5
	HPC08M-						8	14
	HPC08M-		185	220119	240154				25	185	158	134	102						13	1.7
															35
			135	220924					22	135	108	84	67						26	1.5
	HPC09M						9	15
	HPC09M-		185	220925					26	185	158	134	102						12	1.7
	HPC10M-		135	220114	240156		10	16	23	135	108	84	67						24	1.5
	HPC10M-		185	220120	240158				27	185	158	134	102						11	1.7
	HPC11M-		135	220926			11	17	24	135	108	84	67						23	1.5
	HPC11M-		185	220927					28	185	158	134	102						10	1.7
	HPC12M-		135	220115	240160		12	18	25	135	108	84	67		40				21  1.5
	HPC12M-		185	220121	240162				29	185	158	134	102						9   1.7

适用用模具深孔加工，搭配使用H7公差以下刀具。可中心内冷。

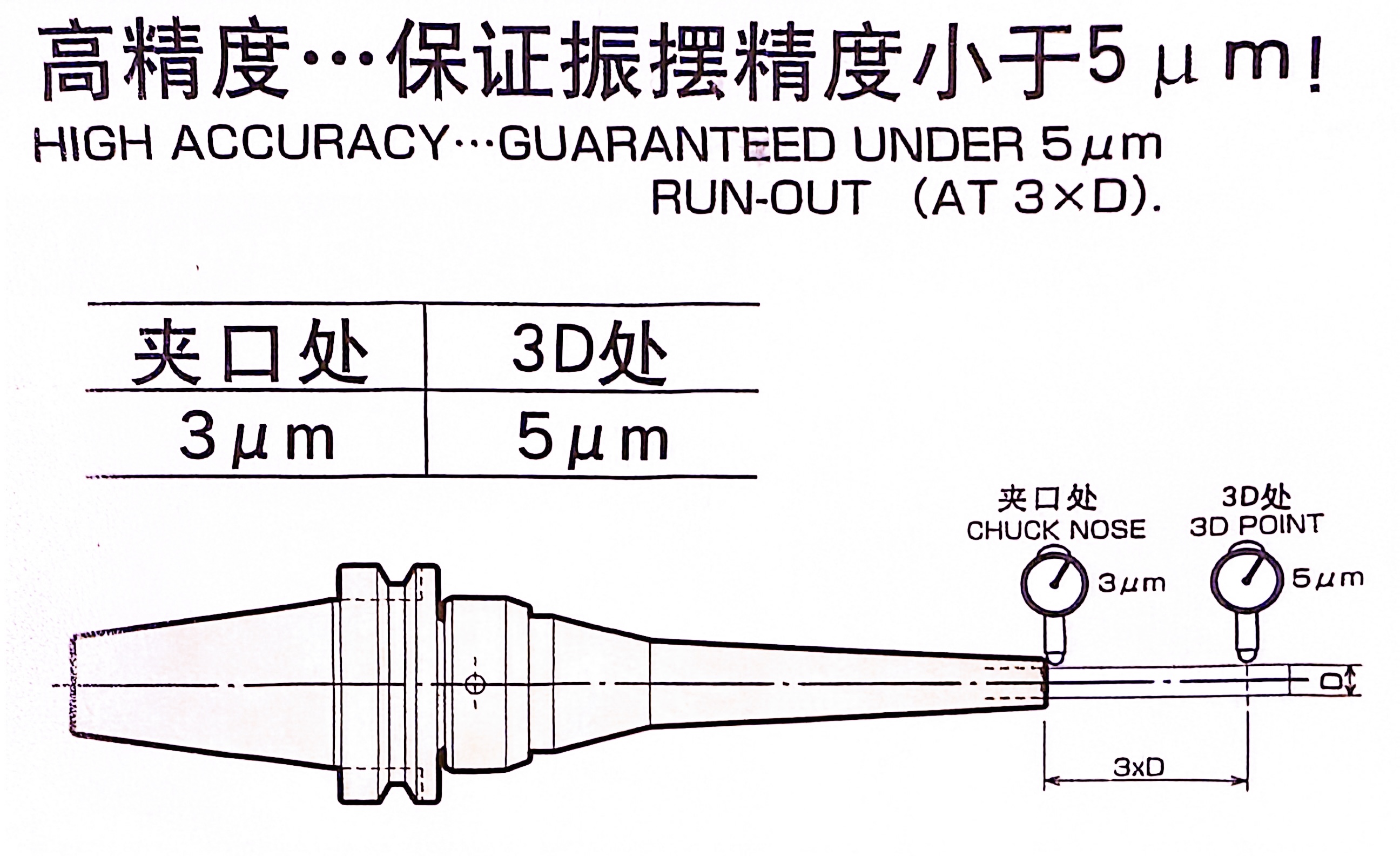

媲美液压刀柄精度，又没有漏油风险。
∮3-12均可使用同一支扳手，减少刀具管理成本
