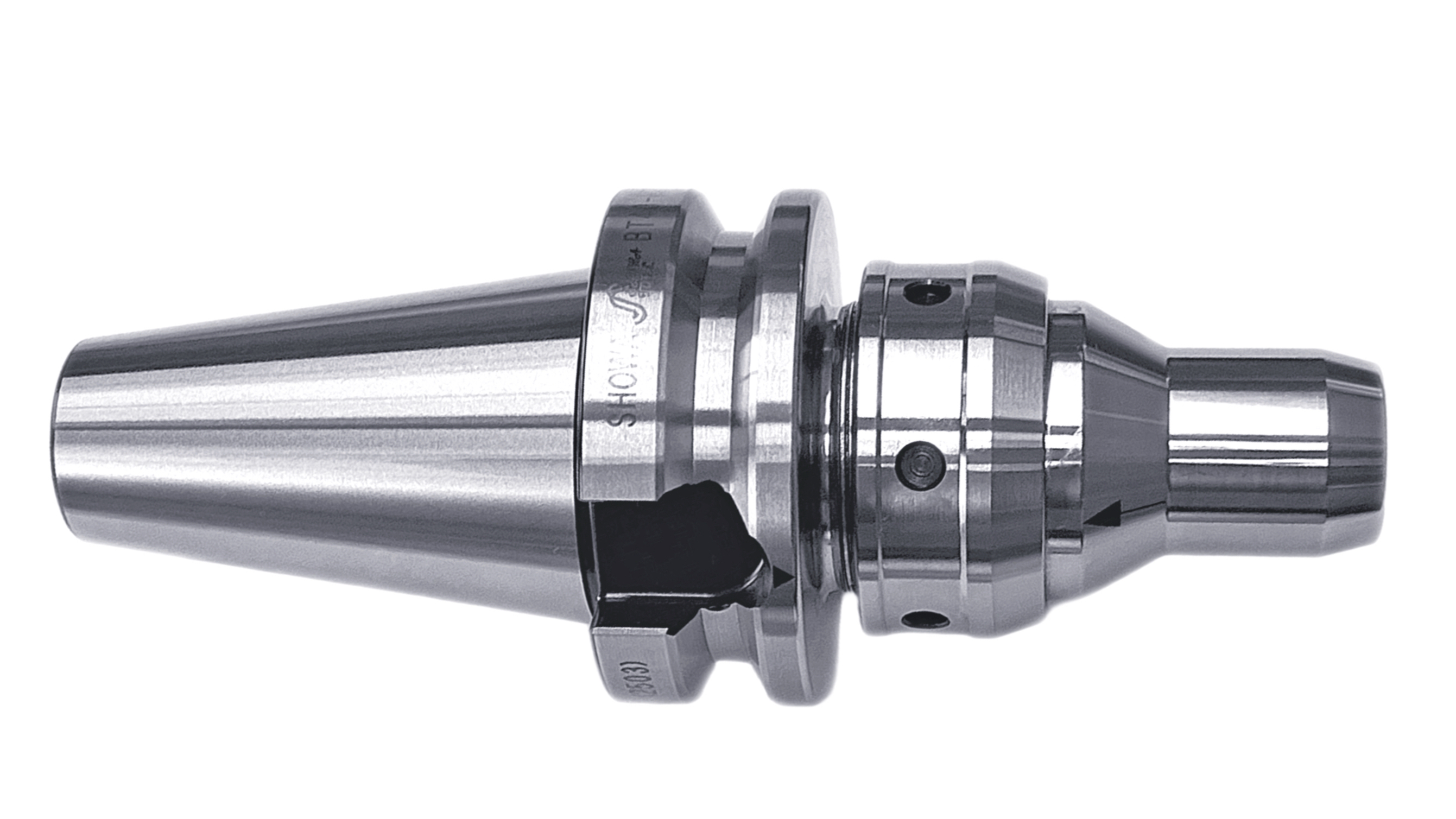

日本圣和迈克龙刀柄BBT50-HPC03H-150

MODEし		CODE (ST:シャンクスルー)					FIG	φD	し	し1	し2	φC	H	最小刃具 插入量	調整 MIN	量F MAX	ADJUST SCREW	シャンク スル- ST	七ンタ一 スル- CT	N/W (kg)
		BT A	BT AA	BBT A	BT AST	BBT AST
Max.20,000min'(G Type:Max30.000min!)
BT40 BBT40	HPCO6H-     060	11583	11563	240276	221350	221362	2	6	60	10.3	6.7	25	37.5	23	28	37	AS17-2-M5-CTW	注2 NOTE2	注4 NOTE4	1.4
	HPCO6H-     090	11589	11569	240277	220939	240496	1		90	25	14			30	30					1.5
	HPCO6H-    120	11596	11576	240278	220940	240497			120											1.7
	HPCO6H-    090	220794	220834		220941			7	90								AS17-2-M6-CTW			1.5
	HPCO7H-     120	220795	220835		220942				120											1.7
	HPC08H-     060	11584	11564	240279	221351	221363	2	8	60	10.3	6.7		50	23	35	50	AS22-2-M6-CTW			1.4
	HPC08H-     090	11590	11570	240280	220943	240498	1		90	25	14			35						1.5
	HPC08H-     120	11597	11577	240281	220944	240499			120											1.7
	HPCO9H-     090	220797	220837		220945			9	90								AS22-2-MB-CTW			1.5
	HPCO9H-     120	220798	220838		220946				120											1.7
	HPC10H-     060	11585	11565	240282	221352	221364	2	10	60	10.3	6.7		50	23	35	50	AS22-2-MB-CTW			1.4
	HPC10H-     090	11591	11571	240283	220947	240500	1		90	25	14			35						1.5
	HPC10H-     120	11599	11578	240284	220948	240501			120											1.7
	HPC11H-      090	220800	220840		220949			11	90			32		40	40		AS25-2MIO-CTW			1.5
	HPC11H-     120	220801	220841		220950				120											1.7
	HPC12H-     060	11586	11566	240285	221353	221365	2	12	60	12.2	4.8			25						1.4
	HPC12H-     090	11592	11572	240286	220951	240502	1		90	25	14		55	40		55				1.5
	HPC12H-     120	11603	11579	240287	220952	240503			120											1.7
	HPC13H-     090	220802	220842		220953			13	90				60		42	60				1.6
	HPC13H-     120	(△)	△		△				120											1.9
	HPC14H-     090	220804	220844		220955			14	90											1.6
	HPC14H-     120	(△)	△		△				120											1.9
	HPC15H-      090	220806	220846		220957			15	90				65		47	65				1.6
	HPC15H-      120	△	△		△				120											1.9
	HPC16H-      090	220808	220848		220959			16	90											1.6
	HPC16H-      120	(△)	△		△				120											1.9
Max.12,000 min?
BT50 BBT50	HPCO3H-     105	14509	14510	270250	一	一	1	3	105	25	14	25	一	15	一	一	一	一	一	4.0
	HPCO3H-     150	14531	14532	270251	一	一			150											4.6
	HPCO4H-     105	14521	14511	270252	一	一		4	105											4.0
	HPCO4H-     150	14526	14516	270253	一	一			150											4.6
	HPC05H-     105	250920	250960		一	一		5	105											4.0
	HPCO3H-  110-CT	250950	250990	271200	一	一	3	3	110	30				20					注3 NOTE3	4.0
	HPCO3H-  155-CT	250951	250991	271201	一	一			155											4.6
	HPCO4H-  110-CT	250952	250992	271202	一	一		4	110											4.0
	HPCO4H-  155-CT	250953	250993	271203	一	一			155											4.6
	HPCO5H-  110-CT	250954	250994	一	一	一		5	110											4.0
	HPCO6H-     105	14522	14512	270254	251036	270574	1	6	105	25			37.5	30	30	37	AS17-2-M5-CTW	注2 NOTE2	注4 NOTE4	4.0
	HPCO6H-     150	14527	14517	270255	251037	270575			150											4.6
	HPC07H-     105	250922	250962		251038			7	105								AS17-2-M6-CTW			4.0
	HPC08H-     105	14523	14513	270256	251040	270576		8					50	35	35	50	AS22-2-M6CTW
	HPC08H-     150	14528	14518	270257	251041	270577			150											4.6
	HPCO9H-     105	250924	250964		251042			9	105								AS22-2-M8-CTW			4.0
	HPCO9H-     105	14524	14514	270258	251044	270578		10
	HPC10H-     150	14529	14519	270259	251045	270579			150											4.6
	HPC11H-     105	250926	250966		251046			11	105			32	55	40	40	55	AS25-2MIO-CTW			4.0
	HPC12H-     105	14525	14515	270260	251048	270580		12
	HPC12H-     150	14530	14520	270261	251049	270581			150											4.6
	HPC13H-     105	250928	250968		251050			13	105				60		42	60				4.1
	HPC13H-     150	(△)	△		△				150											4.8
	HPC14H-     105	250930	250970		251052			14	105											4.1
	HPC14H-     150	(△)	(△)		△				150											4.8
	HPC15H-     105	250932	250972		251054			15	105				65		47	65				4.1
	HPC15H-     150	(△)	△		△				150											4.8
	HPC16H-     105	250934	250974		251056			16	105											4.1
	HPC16H-     150	△	△		△				150											4.8

小直径∮3-∮16系列
标准系列：G20000转/分
高速系列G：G30000转/分

∮3-∮16H系列可以共用一种扳手，大大减少管理成本
精度高于筒夹刀柄，前端小径设计，适合于避空加工。
