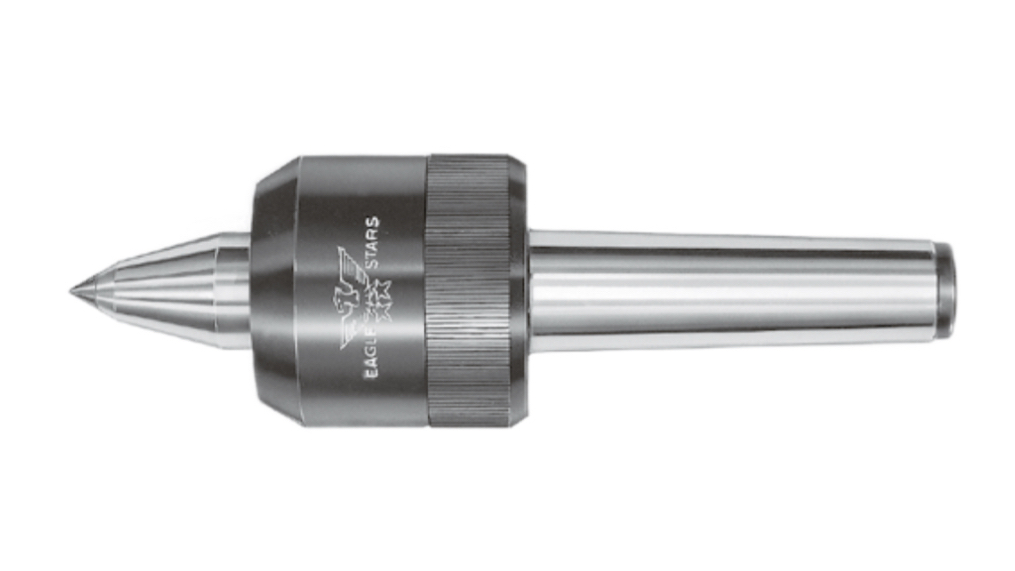

日本二村顶尖高速高精度硬质合金顶尖NC

□ 一 ドNo.	超硬径	M.T.	夕イプ	A	B	B1	C	C1	D	E	L	乜ン夕一の振れ (最大)
NC73-021	10	No.3	A	53	22	15	85	5	54.5	32.5	172	TIR0.003
NC73-002	-		B			-
NC74-021	10	No.4	A	70	30	16	108	5.3	68.5	50	226.5
NC74-002	-		B			-				40	216.5
NC75-021	14	No.5	A	82	36	20	136	6.3	75	55	266
NC75-002	-		B			-				50	261

特  長
■超高速回転(700Omin-1) 高精度(TIR    0.003)を主眼として設計されいます。
■超高速回転による摩耗、摩擦にも耐えるよう先端部に超硬チップを付けてあります。(A 型 )
■本製品の内部には組み合わせアンギュラべアリング(3ヶ)、二一 ドル アリングの2種類のべアリングを 使用し、剛性に耐えるよう細心の設計、組立をされています。
■切削油使用の場合の防浸対策には独自のラビンス機構(非接触)を採用した事に  摩耗、摩擦、動 力損失がなく本機の温度上昇が少なくなり精度、寿命時間の信頼性を高めました。
◆ 研 削盤又は1000min-  以下でご使用の場合にはVシ—ル仕様になります。
オプションでの対応になりますので、ご指示ください。
研削盤によっは、テ一パ一基準の位置がテ一パ穴の奥になっ いる場合があります。この場合は、 C1 寸法を長くした特殊本体仕様になりますのでご指示下さい。
