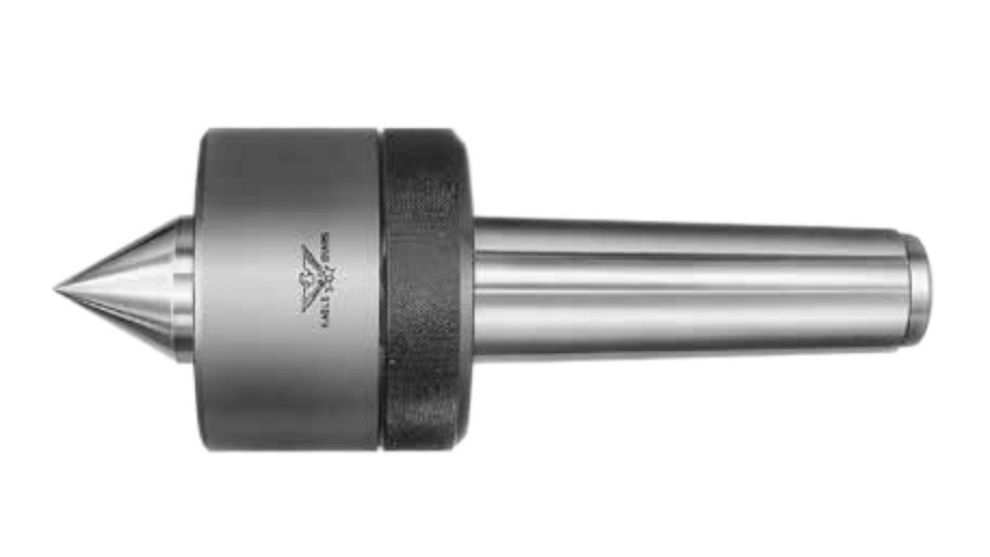

日本二村顶尖重型顶尖HB莫氏5号顶尖

□ 一 ドNo.

M.T.

A

B

B1

C

C1

D

E

L

θ

乜ン夕一の 振れ(最大)

シ一ル付

RHB5-001

RHB5-301

No.5

97

45

1.5

136

6.5

78

45

259

60°

TIR0.007

RHB5-002

RHB5-302

75°

RHB5-003

RHB5-303

90°

RHB6-001

RHB6-301

No.6

147

63

4

190

8

100

60

350

60°

TIR0.010

★RHB6-002

★RHB6-302

75°

★RHB6-003

★RHB6-303

90°

★RHB7-001

★RHB7-301

No.7

195

80

5

262

10

125

80

467

60°

★RHB7-002

★RHB7-302

75°

★RHB7-003

★RHB7-303

90°

許容荷重表
型 番		回転数       min-¹ 許容荷重kg	30	50	100	150	200	250	300	350	400	500	最大加工物重量
No.5		ラジアル		※ 1250	※ 1250	※ 1250	※ 1250	※ 1250	※ 1250	※ 1250	※ 1250	1205	2500kg
		スラスト		2615	2074	1814	1646	1530	1440	1367	1308	1212
No.6		ラジアル		※ 2500	※ 2500	※ 2500	※ 2500	※ 2500	※ 2500				5000kg
		スラト		4566	3621	3166	2874	2670	2513
No.7		ラジアル	※ 4500	※ 4500	※ 4500	※ 4500	※ 4500						9000kg
		スラスト	7646	6425	5095	4455	4043
