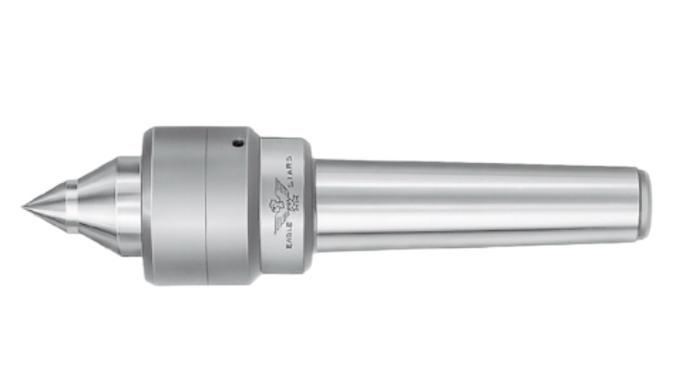

日本二村顶尖R104-301

□ 一 ドNo.			M.T.	夕イプ	A	B	B1	C	C1	D	E	e	L	セン夕一の 振れ(最大)
	超硬付/超硬径
R102-301	R102-321	6	No.2	A	37	23	10	69	4	36.5	27.7	-	133.2	TIR0.005
R103-301	R103-321	8	No.3	A	41	26	14	85.5	4.5	42	31	-	158.5
R103-302	R103-322	10	No.3	B			-						158.5
R103-317	R103-327	10	No.3	17A			12				40	20	167.5
R104-301	R104-321	10	No.4	A	45	30	18	108.5	5.3	52	33	-	193.5
R104-302	R104-322	14	No.4	B			-						193.5
R104-317	R104-327	10	No.4	17A			12				45.5	20	206
R105-302	R105-322	18	No.5	B	65	42	-	138	6.3	65.9	47.6	-	251.5

特   長
■小物切削最適品、 -17Aは細物タイプでネジ切り、端面加工に最適です。
■本製品にはニードルベアリング2ケ、スラストベアリングの3点のベアリングを使用し、本体径を小さく 設計されております。
■本体頭部はセンターの先端から60°の角度内に納めてあるためバイトの進入に対して干渉がありません。
■Vシールを 採用しており、切削油をご使用の場合最適です。

ご使用について
■構造上、センタ一軸に対して無負荷の場合センター軸が0.5mm 程度前後します。 使用時には推力をかけてご使用ください。
■ご使用時には必ずドレン孔(水抜き)を下向きに取り付けてご使用ください。
