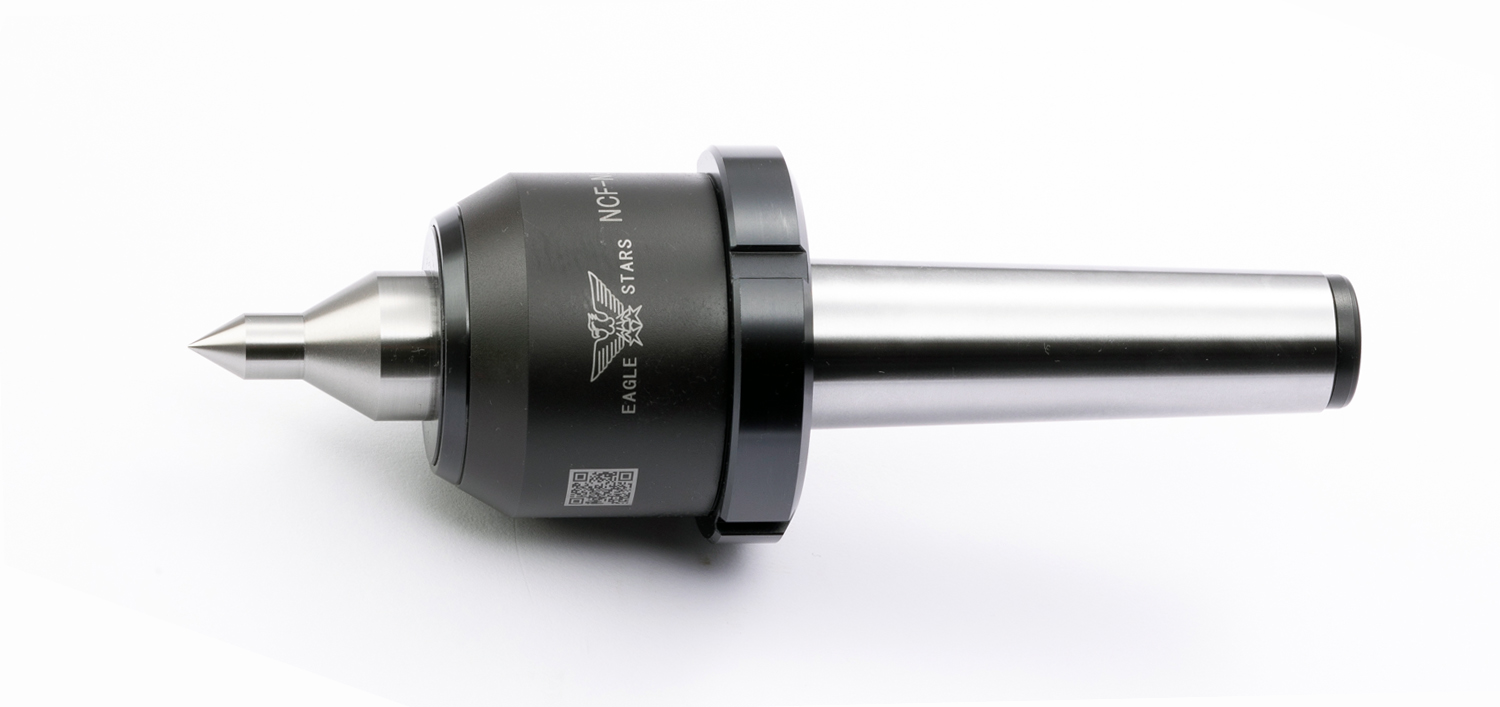

日本二村顶尖NCF

□ 一 ドNo.			M.T.	夕イプ	A	A1	B	B1	C	C1	D	D1	E	e	L	セン夕一の 振れ(最大)
	超硬付/超硬径
NCF3-401	NCF3-421	10	No.3	A	53	62	22	12	82	1.5	55.5	42.5	36	20	173.5	TIR0.003
NCF3-402	NCF3-422	10		B									32.5	-	170
NCF4-401	NCF4-421	10	No.4	A	62	72	27	12	104.5	1.8	64	49.5	43	20	211.5
NCF4-402	NCF4-422	14		B				-					37.5	-	206
NCF4-403	NCF4-423	8		C				8					42	30	210.5
NCF5-401	NCF5-421	10	No.5	A	68	82	30	14	132	2.3	68.5	52.5	46	22	246.5
NCF5-402	NCF5-422	18		B				-					41	-	241.5
NCF5-403	NCF5-423	8		C				8					46	30	246.5

特 長
■最高回転数 5500min¹
■本体後部に抜きナットを装備し、芯押し台の前部からの取り外しを可能にしております。
■本製品の内部には組み合わせアンギュラベアリング(3ケ)、ニードルベアリングを使用しており回転 トルクがスムーズです。
■A型、C 型は細物タイプでネジ切り、端面加エに最適です。
■切削油使用の場合の防浸対策にはラビリンス機構(非接触)を採用しています。
■スラスト荷重に対して耐えるよう設計されているため弊社製品ワークドライビングセンターをご使用さ れる場合には特にご使用をおすすめいたします。


◆ 研削盤又は1000min¹ 以下でご使用の場合にはVシール仕様になります。 オプションでの対応になりますので、ご指示ください。 研削盤によっては、テーパー基準の位置がテーパ穴の奥になっている場合があります。この場合は、 C1 寸法を長くした特殊本体仕様になりますのでご指示下さい。 納期、価格についてはご指定のルートよりお見積もりさせていただきます。


ご使用について
■構造上、センタ一軸に対して無負荷の場合センター軸が0.5mm 程度前後します。 使用時には推力をかけてご使用ください。
