日本大昭和强力刀柄BT40-HMC32-105
发布时间：2024-03-28

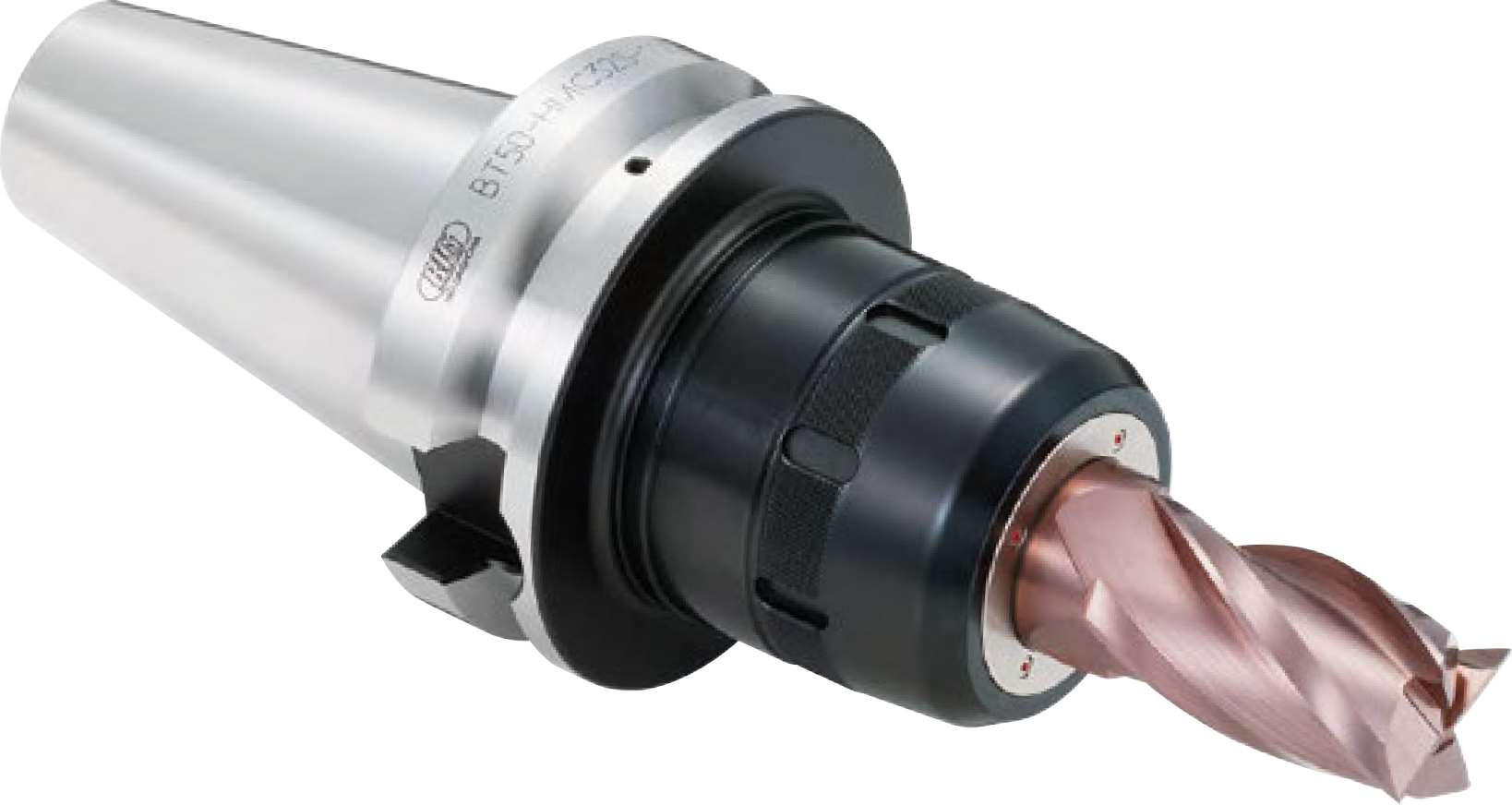

高精度强力铣刀柄
优点：夹持力强、跳动精度高
可夹持立铣刀,铣刀刀杆,筒夹延长杆,ST钨钢杆,倒角刀等多种加工形态。
独特的内部多列滚针及自创结构可在获得稳定的跳动精度的同时又可以提供强大的夹持力，
可使用勾扳手FK和轴承扳手MGR，搭配不同筒夹实现刀尖出水 端面出水
可夹持立铣刀,铣刀刀杆,筒夹延长杆,ST钨钢杆,倒角刀等多种加工形态。
独特的内部多列滚针及自创结构可在获得稳定的跳动精度的同时又可以提供强大的夹持力，
可使用勾扳手FK和轴承扳手MGR，搭配不同筒夹实现刀尖出水 端面出水
| BT基础柄型号 | 图 | φd | φD | L | L1 |
刃具调节量 H |
最小刃具夹持长 | 对应 FK扳手 |
对应 美夹扳手 |
质量 (kg) |
|
| E | |||||||||||
| BT40-HMC16S-75※ | 1 | 16 | 43 | 75 | 45 | 71 | 48 | 55 |
FK45-50L |
MGR43L | 1.3 |
| BT40-HMC16S-120※ | 120 | 90 | 1.8 | ||||||||
| BT40-HMC20S-75 | 1 | 20 | 50 | 75 | 46 | 69～79 | 50 | 56 | MGR50L | 1.4 | |
| BT40-HMC20S-105 | 105 | 75 | 1.9 | ||||||||
| BT40-HMC20S-120 | 120 | 90 | 2.1 | ||||||||
| BT40-HMC25S-75 | 1 | 25 | 59 | 75 | 47 | 73～83 | 56 |
57 |
FK58-62L |
MGR59L |
1.5 |
| BT40-HMC25S-105 | 105 | 77 | 2.1 | ||||||||
| BT40-HMC25S-135 | 135 | 107 | 2.8 | ||||||||
| BT40-HMC32S-90 |
2 |
32 |
68 |
90 | 一 | 71～81 |
60 |
64 |
FK68-75L |
MGR68L |
2.0 |
| BT40-HMC32S-105 | 105 | 一 | 79～89 | 2.3 | |||||||
| BT40-HMC32S-135 | 135 | 一 | 3.0 | ||||||||
2. 使用中心内冷时需使用带密封剂的止动螺丝(附件),使用夹套时需使用内冷直筒夹套。
3.请注意BBT(BT)40-HMC32S-90在部分机床上会出现ATC换刀手与刀柄的紧固螺母发生干涉的情况。 (规线至螺母的距离为36mm。)
4.刃具调节量H是使用轴向调节螺丝时的调整量。
5.用于中心内冷时.请将刃具柄部插入至E₁以上使用。
4.刃具调节量H是使用轴向调节螺丝时的调整量。
5.用于中心内冷时.请将刃具柄部插入至E₁以上使用。
●※HMC16S 请使用内六角止动螺丝(M8)。
但是，如需要中心内冷时，请另行商量。H 的尺寸为最大刃具插入量。
●刀具的夹持、拆卸也可使用美夹扳手。
直筒夹套
| 型 号 | φd | φD | φD | A | L | L1 | E | H | |
| min. | max | ||||||||
| C32-6 | 6 | 32 | 37 | 5.5 | 68.5 | 10 | 30 | 30 | 62 |
| C32-8 | 8 | 32 | 32 | ||||||
| C32-10 | 10 | 37 | 37 | ||||||
| C32-12 | 12 | ||||||||
| C32-14 | 14 | 40 | 40 | ||||||
| C32-16 | 16 | 46 | 46 | ||||||
| C32-17 | 17 | 50 | 50 | ||||||
| C32-18 | 18 | ||||||||
| C32-19 | 19 | ||||||||
| C32-20 | 20 | 52 | 52 | ||||||
| C32-22 | 22 | ||||||||
| C3223 | 23 | ||||||||
| C3224 | 24 | 55 | 55 | ||||||
| C32-25 | 25 | ||||||||
| C32-30※ | 30 | 3.5 | 61.5 | 一 | 65 | 一 | 一 |
中心内冷直筒夹套
| 型 号 | φd | φD | φD: | A | L | E |
| OCA32-6 | 6 |
32 |
37 |
4.5 |
75 |
36 |
| OCA32-8 | 8 | 37 | ||||
| OCA32-10 | 10 | 38 | ||||
| OCA32-12 | 12 | 44 | ||||
| OCA32-13 | 13 | 46 | ||||
| OCA32-14 | 14 | 48 | ||||
| OCA32-15 | 15 | 50 | ||||
| OCA32-16 | 16 |
52 |
||||
| OCA32-17 | 17 |
3.5 |
||||
| OCA32-18 | 18 | |||||
| OCA32-19 | 19 | |||||
| OCA32-20 | 20 | |||||
| OCA32-21 | 21 | |||||
| OCA32-22 | 22 | |||||
| OCA32-23 | 23 | |||||
| OCA32-24 | 24 | |||||
| OCA32-25 | 25 | |||||
| OCA32-27 | 27 | |||||
| OCA32-28 | 28 | |||||
| OCA32-29 | 29 |
中心内冷直筒夹套(高精度强力铣刀柄用)
●适用于带内冷孔的刃具。
| 型 号 | φd | φD | φD | A | L | E |
| PJC32-6 | 6 | 32 | 39 | 5 | 74 | 39 |
| PJC32-8 | 8 | 40 | ||||
| PJC32-10 | 10 | 45 | ||||
| PJC32-12 | 12 | 50 | ||||
| PJC32-14 | 14 | |||||
| PJC32-16 | 16 | 53 | ||||
| PJC32-20 | 20 | 56 | ||||
| PJC32-25 | 25 | 5.4 | 61 |
PSC高精度直筒夹套,适用于带内冷孔的刃具
| 型 号 | φd | φD | φD₁ | A | L | E |
| PSC32-6 | 6 | 32 | 38 | 7.5 | 74 | 39 |
| PSC32-7 | 7 |
8.2 |
40 | |||
| PSC32-8 | 8 | |||||
| PSC32-9 | 9 | |||||
| PSC32-10 | 10 | 45 | ||||
| PSC32-11 | 11 | 8.7 | ||||
| PSC32-12 | 12 | 50 | ||||
| PSC32-13 | 13 | |||||
| PSC32-14 | 14 | |||||
| PSC32-15 | 15 | 51 | ||||
| PSC32-16 | 16 | 53 | ||||
| PSC32-18 | 18 | 9.2 | 56 | |||
| PSC32-19 | 19 | |||||
| PSC32-20 | 20 | |||||
| PSC32-21 | 21 | |||||
| PSC32-22 | 22 | 9.5 | 59 | |||
| PSC32-23 | 23 | |||||
| PSC32-24 | 24 | 60 | ||||
| PSC32-25 | 25 | 61 |
勾扳手
| 型 号 | L |
对应螺母 外径φ |
对应本体 | |
| 高精度强力铣刀柄 | ||||
| FK31-33 | 153 | 31～33 | HMC12J | |
| FK45-50L | 242 | 43～50 | HMC16S HMC20S | |
| FK52-55 | 220 | 52～55 | HMC25S(BT/BBT30) | |
| FK58-62 | 240 | 58～62 | HMC20 HMC25 | |
| FK58-62L | 293 | 58～62 | HMC25S | |
| FK58-62L |
HMC32S (BT/BBT30- HSK-A50) |
|||
| FK68-75L | 319 | 68～75 | HMC32S | |
| FK80-90 | 280 | 80～90 | HMC32 | |
| FK80-90L | 372 | 80～90 | HMC42S | |
| FK92-100 | 280 | 92～100 | HMC42 | |
| HMC50.8 | ||||
