日本BIG筒夹刀柄HSK-A63-MEGA10E-90
发布时间：2024-03-28

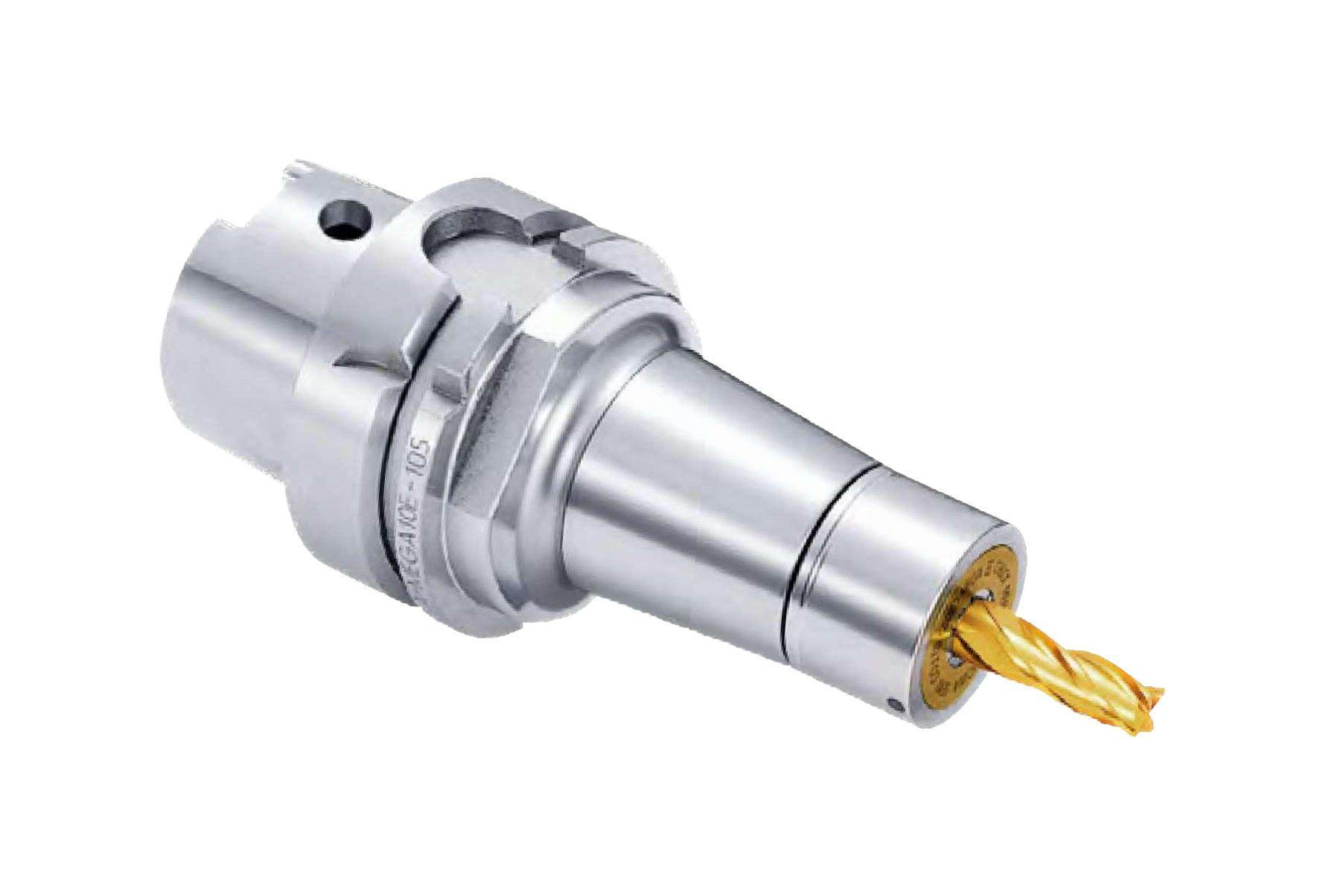

日本BIG美夹刀柄E型
此款刀柄为带避空设计.厚壁刀体设计可有效抑制振动、特殊的夹套设计可实现高速高精度的加工。适用于粗.精立铣刀用
无螺帽刀柄NL+NBC夹套+美夹油封螺母EPS+封闭垫圈=刀尖出水，冷却液压强7MPa
无螺帽刀柄NL+NBC夹套+美夹油封螺母EPS=端面出水，冷却液压强7MPa
| 型 号 |
夹持直径 d |
φD | L | L1 | 刃具调节量H | 对应夹套 |
质量 (kg) |
| HSK-A63-MEGA6N-75 |
0.25～ 6 |
20 |
75 | 35 | 23～38 |
NBC 6-□ |
0.9 |
| HSK-A63-MEGA6N-90 | 90 | 48 |
23～43 |
0.9 | |||
| HSK-A63-MEGA6N-105 | 105 | 63 | 0.9 | ||||
| HSK-A63-MEGA6N-120 | 120 | 76 | 1.0 | ||||
| HSK-A63-MEGA6N-135 | 135 | 91 | 1.0 | ||||
| HSK-A63-MEGA6N-165 | 165 | 12 | 1.0 | ||||
| HSK-A63-MEGA8N-75 |
0.5 ～ 8 |
25 |
75 | 35 | 26～38 |
NBC 8-□ |
0.9 |
| HSK-A63-MEGA8N-90 | 90 | 50 |
26～45 |
1.0 | |||
| HSK-A63-MEGA8N-105 | 105 | 63 | 1.0 | ||||
| HSK-A63-MEGA8N-120 | 120 | 76 | 1.1 | ||||
| HSK-A63-MEGA8N-135 | 135 | 91 | 1.1 | ||||
| HSK-A63-MEGA8N-165 | 165 | 121 | 1.2 | ||||
| HSK-A63-MEGA10N-75 ※ |
1.5 ～10 |
30 |
75 | 36 | 50 |
NBC10-□ |
1.0 |
| HSK-A63-MEGA10N-90 | 90 | 50 | 38～45 | 1.0 | |||
| HSK-A63-MEGA10N-105 | 105 | 65 |
38～48 |
1.1 | |||
| HSK-A63-MEGA10N-120 | 120 | 80 | 1.2 | ||||
| HSK-A63-MEGA10N-135 | 135 | 93 | 1.3 | ||||
| HSK-A63-MEGA10N-165 | 165 | 123 | 1.4 | ||||
| HSK-A63-MEGA13N-75 ※ |
2.5 ～13 |
35 |
75 | 37 | 49 |
NBC13-□ |
1.0 |
| HSK-A63-MEGA13N-90 ※ | 90 | 51 | 64 | 1.1 | |||
| HSK-A63-MEGA13N-105 | 105 | 66 | 44～56 | 1.2 | |||
| HSK-A63-MEGA13N-120 | 120 | 81 | 44 ～63 | 1.3 | |||
| HSK-A63-MEGA13N-135 | 135 | 96 | 1.4 | ||||
| HSK-A63-MEGA13N-165 | 165 | 125 | 1.7 | ||||
| HSK-A63-MEGA16N-75 ※ |
2.5 ～16 |
42 |
75 | 39 | 48 |
NBC16-□ |
1.1 |
| HSK-A63-MEGA16N-90 ※ | 90 | 54 | 63 | 1.3 | |||
| HSK-A63-MEGA16N-105 | 105 | 69 | 48～54 | 1.4 | |||
| HSK-A63-MEGA16N-120 | 120 | 84 |
48～68 |
1.5 | |||
| HSK-A63-MEGA16N-135 | 135 | 99 | 1.7 | ||||
| HSK-A63-MEGA16N-165 | 165 | 129 | 2.0 | ||||
| HSK-A63-MEGA16N-200 | 200 | 164 | 2.4 | ||||
| HSK-A63-MEGA20N-75 ※ |
2.5 ～ 20 |
46 |
75 | 39 | 51 |
NBC20-□ |
1.2 |
| HSK-A63-MEGA20N-90 ※ | 90 | 54 | 61 | 1.4 | |||
| HSK-A63-MEGA20N-105 | 105 | 69 | 51 ～ 54 | 1.5 | |||
| HSK-A63-MEGA20N-120 | 120 | 84 |
51 ～68 |
1.7 | |||
| HSK-A63-MEGA20N-135 | 135 | 99 | 1.8 | ||||
| HSK-A63-MEGA20N-165 | 165 | 129 | 2.3 | ||||
| HSK-A63-MEGA20N-200 | 200 | 164 | 2.7 | ||||
| HSK-A63-MEGA25N-90 ※ | 15.5 ～25.4 | 60 | 90 | 一 | 63 | NBC25-□ | 1.6 |
| HSK-A63-MEGA25N-120 ※ | 120 | 90 | 2.2 |
1. 附带螺母。轴向调节螺丝、NBC筒夹、MGR扳手请另行订购。
2. 质量包含螺母，不含夹套。
3. 有内冷孔，可以使用中心内冷。
4. 刃具调节量H是使用轴向调节螺丝时的调整量。
5. 带※的型号不能使用轴向调节螺丝。H 的尺寸为最大刃具插入量。
6. 带▲的型号不能使用新倍比E型夹套。
7.请注意：使用时的转速受机床刚性和刃具平衡性的影响较大。
因此，请将机床转 速从低速开始，缓慢调整至合适的转速。
a. 不附带内冷管。
配套使用的MEC筒夹
| MEGA 10E | ||
| φd |
最小 刃具夹持长 |
|
| MEC10-3AA | 3 | 19 |
| MEC10-4AA | 4 | 22 |
| MEC10-5AA | 5 | 25 |
| MEC10-6AA | 6 | 28 |
| MEC10-7AA | 7 | 29.5 |
| MEC10-8AA | 8 | 31 |
| MEC10-9AA | 9 | 33 |
| MEC10-10AA | 10 | 37 |

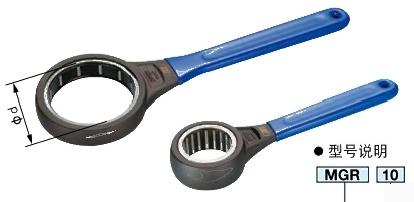

MGR30扳手
| 型 号 |
扳手内径 φd |
对应本体 | ||||
| 美夹微型刀柄 |
美来新倍比高精度 弹簧夹头 |
美夹E型刀柄 | 美夹倍力型刀柄 | 美夹同步攻丝刀柄 | ||
| MGR10 | 10 | MEGA3S | ||||
| MGR12 | 12 | MEGA4S | MGT3 | |||
| MGR14 | 14 | MEGA6S | ||||
| MGR16 | 16 | MGT6 | ||||
| MGR18 | 18 | MEGA8S | ||||
| MGR20 | 20 | MEGA 6N | ||||
| MGR25 | 25 | MEGA 8N | MEGA 6E | |||
| MGR30 | 30 | MEGA10N | MEGA 8E | |||
| MGR35 | 35 | MEGA13N | MEGA10E | |||
| MGR38 | 38 | MEGA12DS | ||||
| MGR42 | 42 | MEGA16N | MEGA13E | |||
| MGR46 | 46 | MEGA20N | ||||
美 夹E型油封螺母(美夹E型刀柄用)
| 型 号 | L1 |
适用刃具 柄径 |
对应夹套 型号 |
| EPS10-03 | 6.4 | 3 | MEC10-3 |
| EPS10-04 |
6.0 |
4 | -4 |
| EPS10-05 | 5 | -5 | |
| EPS10-06 | 6 | -6 | |
| EPS10-07 | 6.3 | 7 | -7 |
| EPS10-08 | 8 | -8 | |
| EPS10-09 | 5.7 | 9 | -9 |
| EPS10-10 | 10 | -10 |
