日本BIG抗震镗头斯玛特镗头内置防震机构
发布时间：2024-04-05

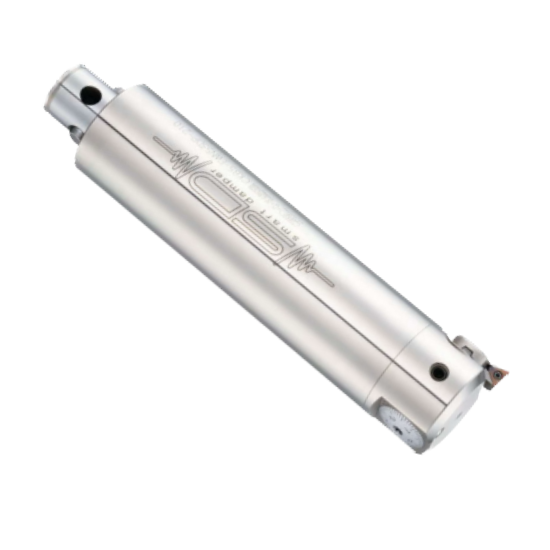

斯玛特防振EWN精镗头(精镗用)
加工范围：φ20～φ203,
最小加工直径可达φ20的新款EWN2ODP/25DP(CK1/CK2)闪亮登场。
最小加工直径可达φ20的新款EWN2ODP/25DP(CK1/CK2)闪亮登场。
与挠曲量小的CK硬质合金直杆刀柄组合，可进行更深的深孔加工。
| 型 号 |
对应基础柄 CK No |
刀片座 | 镗孔 | 反镗 | φD₁ |
质量 (kg) |
对应刀片 | |||||
| 加工范围φD | L | L1 | 加工范围φD | L2 | L3 | B | ||||||
| CK1-EWN20DP-100 ※ | CK1 | ENH1-1 | 20～ 26 | 100 | 97 | — | 78 | 19 | 10 | 19 | 0.3 | TP08 |
| ENH1-2 | 25～ 31 | 一 | ||||||||||
| ENH1-3 | 30～ 36 | 36 | ||||||||||
| CK2-EWN25DP-125※4 | CK2 | ENH2-1 | 25～ 33 | 125 | 122 | 101 | 21 | 12.5 | 24 | 0.6 | ||
| ENH2-2 | 32～ 40 | |||||||||||
| FNH2-3 | 39～ 47 | 42～ 47 | ||||||||||
| CKB3-EWN32DP-160 | CK3 | ENH3-1 | 32～ 42 | 160 | 155 | 130 | 25 | 16 | 31 | 1.2 | ||
| ENH3-2 | 41～ 51 | 一 | ||||||||||
| FNH3-3 | 50～ 60 | 57～ 60 | ||||||||||
| CKB4-EWN41DP-185 | CK4 | ENH4-1 | 41～ 54 | 185 | 181 | 152 | 29 | 20 | 39 | 2.3 | TC11 | |
| FNH4-2 | 50~63 | 61～ 63 | ||||||||||
| FNH4-3 | 61～ 74 | 67～ 74 | ||||||||||
| CKB5-EWN53DP-210 | CK5 | ENH5-1 | 53～ 70 | 210 | 206 | 172 | 34 | 25.5 | 50 | 4.4 | ||
| ENH5-2 | 65～ 82 | 74～ 82 | ||||||||||
| ENH5-3 | 78～ 95 | 78～ 95 | ||||||||||
| CKB6-EWN68DP-240 | CK6 | ENH6-1 | 68～100 | 240 | 236.2 | 90～100 | 191 | 45.2 | 32.5 | 64 | 8.3 | |
| ENH6-2 | 94～126 | 94～126 | ||||||||||
| ENH6-3 | 118～150 | 118～150 | ||||||||||
| CKB6-EWN100DP-240 | CK6 | ENH6-1 | 100～153 | 240 | 236.2 | 107～153 | 191 | 45.2 | 45.5 | 64 | 8.8 | |
| ENH6-2 | 126～179 | 126～179 | ||||||||||
| ENH6-3 | 150～203 | 150～203 | ||||||||||
| CKB7-EWN100DP-240 | CK7 | ENH6-1 | 100～153 | 240 | 236.2 | 116～153 | 191 | 45.2 | 45.5 | 90 | 16.4 | |
| ENH6-2 | 126～179 | 126～179 | ||||||||||
| ENH6-3 | 150～203 | 150～203 | ||||||||||
