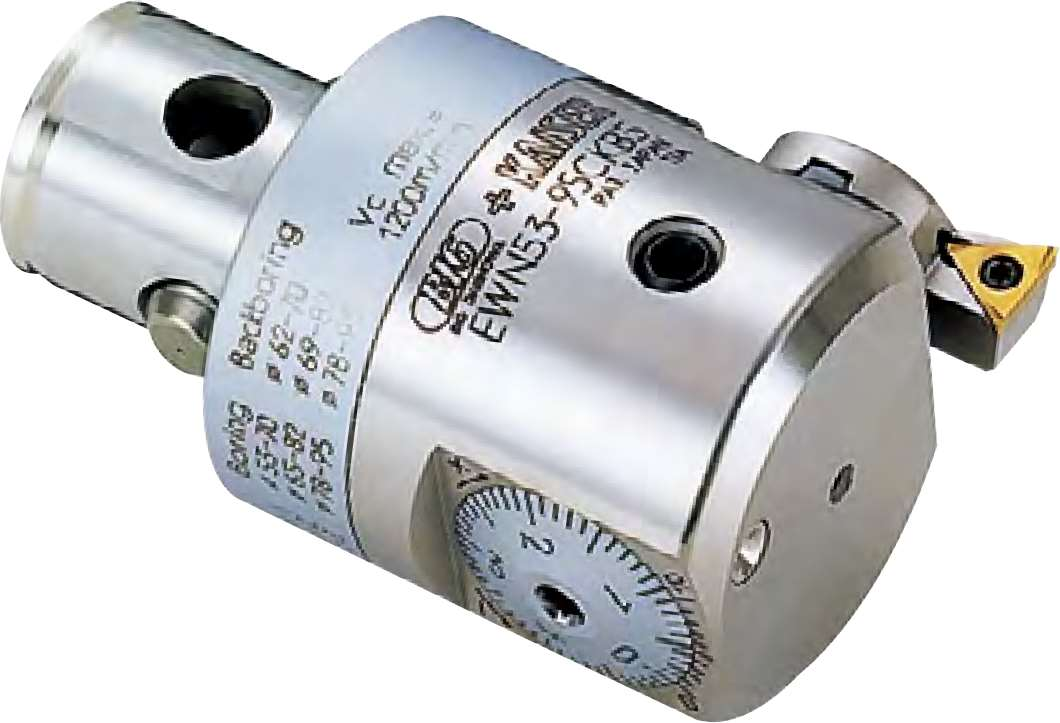

BIG镗刀EWN53-95CKB5微调精镗刀精度1um镗刀
发布时间：2024-04-05
附 带 清 晰 可 见 的 游 标 ， 最 小 可 调 至 0 . 0 0 1mm/φ
有 预 平 衡 设 计 ， 可 获 得 稳 定 的 加 工 精 度 。
刀片座反转即可实现反 镗 加 工。
| 型 号 |
对应基础柄 CK No |
刀片座 | 镗孔 | 反镗 |
质量 (kg) |
对应 刀片 |
||||||||||||
| 加工范围φD | L | L1 | 加工范围φD | L2 | L3 | B | ||||||||||||
| EWN20-36CKB1 | CK1 | ENH1-1 | 20 ～ 26 | 32.5 | 29.5 | 10.5 | 19 | 10 | 0.07 | TP08 | ||||||||
| ENH1-2 | 25～ 31 | 30 ～ 31 | ||||||||||||||||
| ENH1-3 | 30 ～ 36 | 30～ 36 | ||||||||||||||||
| EWN25-47CKB2 | CK2 | ENH2-1 | 25～ 33 | 35.5 | 32.5 | 一 | 11.5 | 21 | 12.5 | 0.12 | ||||||||
| ENH2-2 | 32～ 40 | 36～ 40 | ||||||||||||||||
| ENH2-3 | 39 ～ 47 | 39～ 47 | ||||||||||||||||
| EWN32-60CKB3 | CK3 | ENH3-1 | 32～ 42 | 40 | 35 | 10 | 25 | 16 | 0.21 | |||||||||
| ENH3-2 | 41 ～ 51 | 46～ 51 | ||||||||||||||||
| ENH3-3 | 50 ～ 60 | 50 ～ 60 | ||||||||||||||||
| EWN41-74CKB4 | CK4 | ENH4-1 | 41～ 54 | 47 | 43 | 一 | 14 | 29 | 20 | 0.40 | TC11 | |||||||
| ENH4-1N | 41 ～ 54 | 一 | TN11 | |||||||||||||||
| ENH4-2 | 50～ 63 | 53～ 63 | TC11 | |||||||||||||||
| ENH4-3 | 61 ～ 74 | 61 ～ 74 | ||||||||||||||||
| EWN53-95CKB5 | CK5 | ENH5-1 | 53～ 70 | 57 | 53 | 62 ～ 70 | 19 | 34 | 25.5 | 1.10 | TC11 | |||||||
| ENH5-1N | 53～ 70 | 63～ 70 | TN11 | |||||||||||||||
| ENH5-2 | 65～ 82 | 69～ 82 | TC11 | |||||||||||||||
| ENH5-3 | 78 ～ 95 | 78～ 95 | ||||||||||||||||
| EWN68-150CKB6 | CK6 | ENH6-1 | 68～100 | 71 | 67.2 | 80～100 | 22 | 45.2 | 32.5 | 1.74 | TC11 | |||||||
| ENH6-1N | 68～100 | 80～100 | TN11 | |||||||||||||||
| ENH6-2 | 94～126 | 94～126 | TC11 | |||||||||||||||
| ENH6-3 | 118～150 | 118～150 | ||||||||||||||||
| EWN100-203CKB6 | CK6 | ENH6-1 | 100 ～153 | 71 | 67.2 | 112～153 | 22 | 45.2 | 45.5 | 2.46 | TC11 | |||||||
| ENH6-1N | 100 ～153 | 112 ～153 | TN11 | |||||||||||||||
| ENH6-2 | 126 ～179 | 126 ～179 | TC11 | |||||||||||||||
| ENH6-3 | 150 ～203 | 150 ～203 | ||||||||||||||||
| EWN100-203CKB7 | CK7 | ENH6-1 | 100～153 | 87 | 83.2 | 112 153 | 38 | 45.2 | 45.5 | 3.98 | TC11 | |||||||
| ENH6-1N | 100 ～153 | 112～153 | TN11 | |||||||||||||||
| ENH6-2 | 126～179 | 126～179 | TC11 | |||||||||||||||
| ENH6-3 | 150 ～ 203 | 150 ～ 203 | ||||||||||||||||
