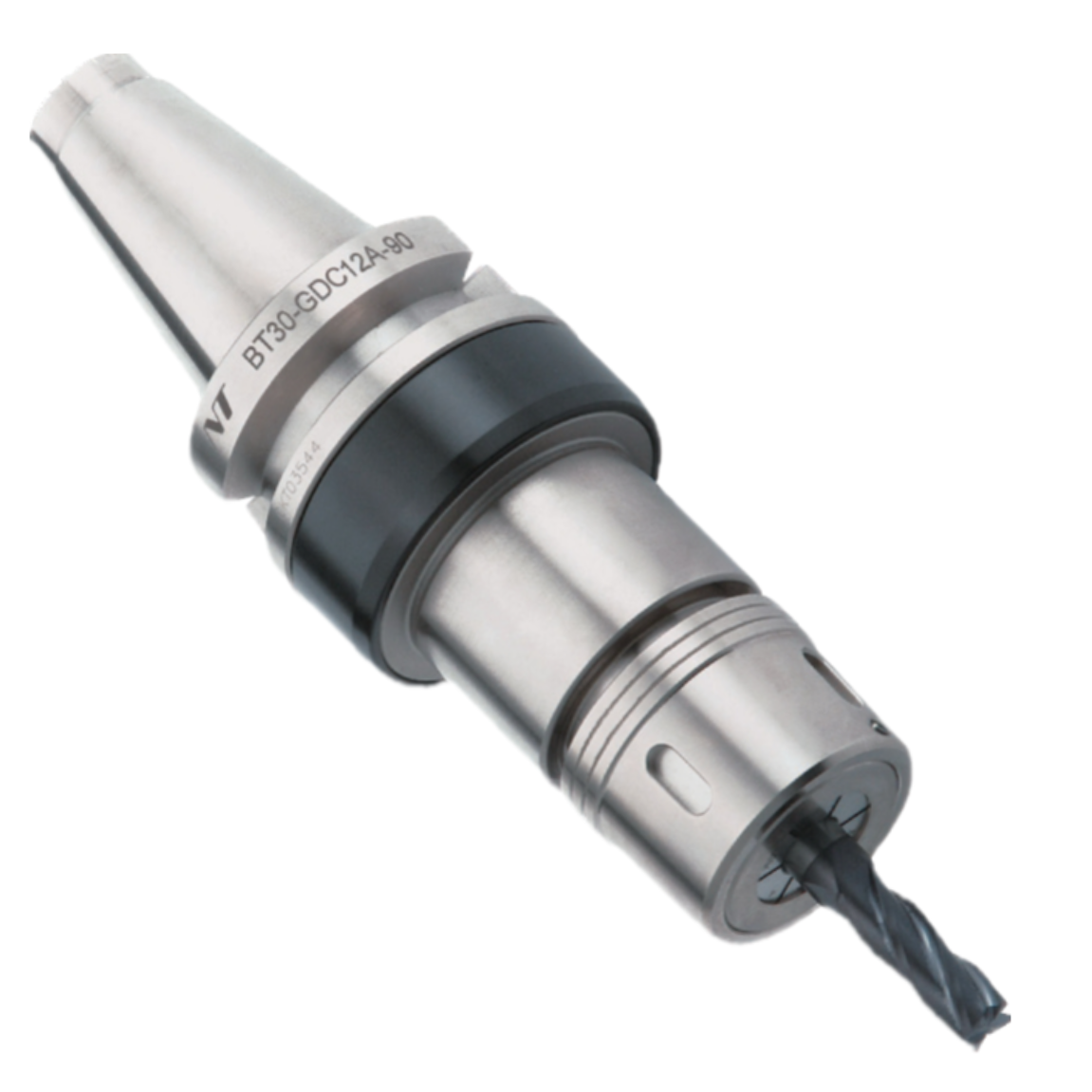

日本NT筒夹刀柄BT30-GDC12A-90高速机专用高精度刀柄

日本NT高精度筒夹刀柄
适用于钻头，铰刀，立铣刀的高速加工。
夹持范围广：φ0.5mm~φ22mm
精度高：搭配FDC筒夹，AA 级筒夹的夹持精度即便是4d也在5μm 内
中心内冷可选用冷却液筒夹(FDC-OH,FDC-C,FDC-MS）

商品□ 一 商品编号	露	L	d	L1	L2	D	D1	kg	+r义乙 卡帽		□L岁卜 筒夹	久八于 扳手
244603007090	BT30-GDC07A-90	90	0.5～7.0	53	22 ～45	23	46	0.6	HDP-07A	33,100	FDC-07AA	S-0
244603007105	BT30-GDC07A-105	105	0.5～7.0	68	22～45	23	46	0.7	HDP-07A	34,000
244603009090	BT30-GDC09A-90	90	2.5～9.0	53	27 ～57	29 29	46	0.7	GDP-09	34,000	FDC-09AA	S-0
244603009105	BT30-GDC09A-105	105	2.5～9.0	68	27～57		46	0.8	GDP-09	35,000
244603012090	BT30-GDC12A-90	90	2.5～12.0	53	33 ～69	34	46	0.8	GDP-12	35,000 38,000	FDC-12AA	FK-0034
244603012105	BT30-GDC12A-105	105	2.5～12.0	68	33 ～69	34	46	0.9	GDP-12
244603016090	BT30-GDC16A-90	90	3.5～16.0	53	38～82	38	46	0.8	GDP-16	38,000	FDC-16AA	FK-0034
244603016120	BT30-GDC16A-120	120	3.5～16.0	83	38 ～82	38	46	1.1	GDP-16	39,000
244604007090	BT40-GDC07A-90	90	0.5～7.0	48	22 ～ 45	23 23	62 62	1.4	HDP-07A	36,000	FDC-07AA	S-0
244604007120	BT40-GDC07A-120	120	0.5～7.0	78	22～45			1.5	HDP-07A	37,000
244604009090	BT40-GDC09A-90	90	2.5～9.0	48	27 ～57	29 29	62 62	1.4	GDP-09	37,000	FDC-09AA	S-0
244604009120	BT40-GDC09A-120	120	2.5～9.0	78	27～57			1.6	GDP-09	38,000
244604012090	BT40-GDC12A-90	90	2.5～12.0	48	33 ～69	34	62	1.5	GDP-12	38,000	FDC-12AA	FK-0034
244604012120	BT40-GDC12A-120	120	2.5～12.0	78	33～69	34	62	1.7	GDP-12	41,000
244604016090	BT40-GDC16A-90	90	3.5～16.0	48	38 ～82	38 38	62 62	1.5	GDP-16	41,000	FDC-16AA	FK-0034
244604016120	BT40-GDC16A-120	120	3.5～16.0	78	38 ～82			1.7	GDP-16	42,000
244604022090	BT40-GDC22A-90	90	3.5～ 22.0	48	47 ～103	49	62	1.5	GDP-22	42,000	FDC-22AA	FK-0045
244604022105	BT40-GDC22A-105	105	3.5～22.0	63	47～103	49	62	1.7	GDP-22	43,000
244604022135	BT40-GDC22A-135	135	3.5～22.0	93	47 ～103	49	62	2.1	GDP-22	43,000
244605007105	BT50-GDC07A-105	105	0.5～7.0	52	22 ～45	23	84	4.1	HDP-07A	44,000	FDC-07AA	S-0
244605007135	BT50-GDC07A-135	135	0.5～7.0	82	22～45	23	84	4.3	HDP-07A	45,000
244605009105	BT50-GDC09A-105	105	2.5～9.0	52	27 ～57	29	84	4.2	GDP-09	44,000	FDC-09AA	S-0
244605009135	BT50-GDC09A-135	135	2.5～9.0	82	27 ～57	29	84	4.4	GDP-09	45,000
244605012105	BT50-GDC12A-105	105	2.5～12.0	52	33～69	34	84	4.3	GDP-12	48,500	FDC-12AA	FK-0034
244605012135	BT50-GDC12A-135	135	2.5～12.0	82	33～69	34	84	4.5	GDP-12	49,500
244605016105	BT50-GDC16A-105	105	3.5～16.0	52	38 ～82	38	84	4.4	GDP-16	48,500	FDC-16AA	FK-0034
244605016135	BT50-GDC16A-135	135	3.5～16.0	82	38～82	38	84	4.7	GDP-16	49,500
244605022105	BT50-GDC22A-105	105	3.5～22.0	52	47 ～103	49	84	4.4	GDP-22	48,500 49,500	FDC-22AA	FK-0045
244605022135	BT50-GDC22A-135	135	3.5～22.0	82	47 ～103	49	84	4.8	GDP-22

AA筒夹

刀具柄径	型式型号
	FDC-07AA	FDC-09AA	FDC-12AA	FDC-16AA	FDC-22AA
0.5～1.0	FDC-01007
1.0～1.5	FDC-01507
1.5～2.0	FDC-02007
2.0 ～2.5	FDC-02507
2.5～30	FDC-03007	FDC-03009	FDC-03012
3.0～3.5	FDC-03507	FDC-03509	FDC-03512
3.5～4.0	EDC-04007	FDC-04009	FDC-04012	FDC-04016	FDC-04022
4.0 ～ 4.5	FDC-04507	FDC-04509	FDC-04512	FDC-04516	FDC-04522
4.5～5.0	FDC-05007	FDC-05009	FDC-05012	FDC-05016	FDC-05022
5.0～5.5	FDC-05507	FDC-05509	FDC-05512	FDC-05516	FDC-05522
5.5～6.0	FDC-06007	FDC-06009	FDC-06012	FDC-06016	FDC-06022
6.0 ～ 6.5	FDC-06507	FDC-06509	FDC-06512	FDC-06516	FDC-06522
6.5～ 7.0	FDC-07007	EDC-07009	FDC-07012	FDC-07016	FDC-07022
7.0～7.5		FDC-07509	FDC-07512	FDC-07516	FDC-07522
7.5～8.0		FDC-08009	FDC-08012	FDC-08016	FDC-08022
8.0 ～ 8.5		FDC-08509	FDC-08512	FDC-08516	FDC-08522
8.5～9.0		FDC-09009	FDC-09012	FDC-09016	FDC-09022
9.0 ～9.5			FDC-09512	FDC-09516	FDC-09522
9.5～10.0			FDC-10012	FDC-10016	FDC-10022
10.0～10.5			FDC-10512	FDC-10516	FDC-10522
10.5～11.0			FDC-11012	FDC-11016	FDC-11022
11.0 ～ 11.5			FDC-11512	FDC-11516	FDC-11522
11.5 ～ 12.0			FDC-12012	FDC-12016	FDC-12022
12.0 ～ 12.5				FDC-12516	FDC-12522
12.5～13.0				FDC-13016	FDC-13022
13.0～13.5				FDC-13516	FDC-13522
13.5～14.0				FDC-14016	FDC-14022
14.0～ 14.5				FDC-14516	FDC-14522
14.5～15.0				FDC-15016	FDC-15022
15.0 ～ 15.5				FDC-15516	FDC-15522
15.5 ～ 16.0				FDC-16016	FDC-16022
16.0 ～ 16.5					FDC-16522
16.5～ 17.0					FDC-17022
17.0～17.5					FDC-17522
17.5～ 18.0					FDC-18022
18.0～18.5					FDC-18522
18.5 ～ 19.0					FDC-19022
19.0～19.5					FDC-19522
19.5 ～ 20.0					FDC-20022
20.0～20.5					FDC-20522
20.5 ～ 21.0					FDC-21022
21.0 ～ 21.5					FDC-21522
21.5～22.0					FDC-22022

.如果需要中心内冷请选用冷却液筒夹(FDC-OH,FDC-C,FDC-MS）
