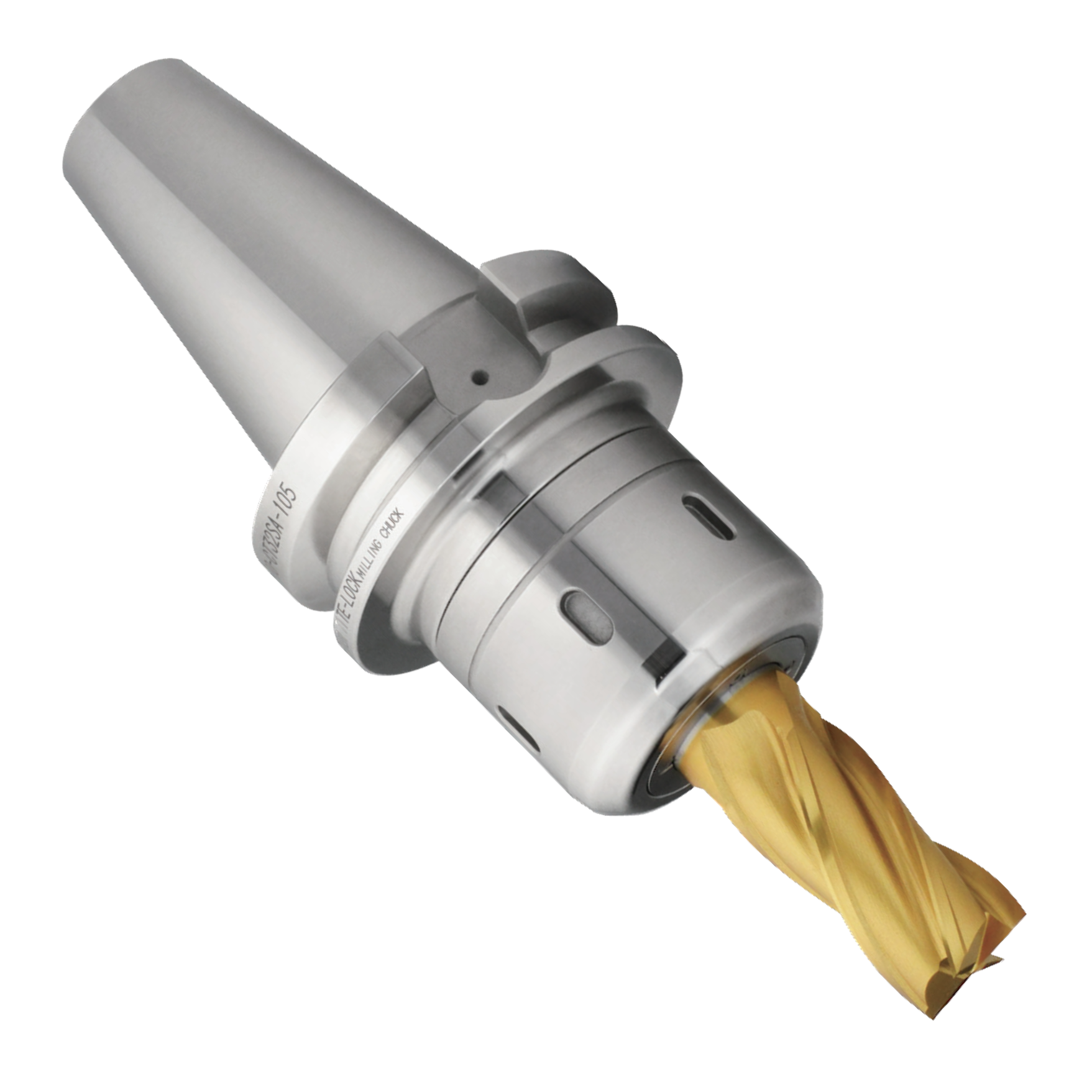

日本NT高速强力刀柄BT40-CT32SA-105防锈刀柄重切削刀
发布时间：2024-03-30
优点：高精度、高刚性、高平衡 重切削刀柄
刀体防锈处理不会生锈
内部防脱刀构造，
锁紧简单只需锁紧至锁紧环碰到刀柄端面即可。 刀具拔出状态下，请再松开锁紧环1圈 以上 。
搭配直筒筒夹，请使用柄部公差为h7 的刀具。
|
商品了 一 卜 商品编号 |
型式 型号 |
Type | D | D₁ | L | L | L2 | ₂ | dh | L0 |
G P=1.0 |
Max min-1 | kg | 一 |
又八于 扳手 |
||||
| 314040116075 | BT30-CT16SA-75 | 16 | 45 | 75 | 65 | 15 | M10 | 16,000 | 0.9 | 35,520 | HS-1-16 | ||||||||
| 314040116090 | BT30-CT16SA-90 | 1 | 16 | 45 | 90 | 65 | 15 | M10 | 16,000 | 1.1 | 35,520 | ||||||||
| 314040120075 | BT30-CT20SA-75 | *1 | 2 | 20 | 52 | 75 | 65 | 15 | ★27 | M12 | 15,000 | 1.0 | 35,520 |
HS-2-20 |
|||||
| 314040120090 | BT30-CT20SA-90 | 2 | 20 | 52 | 90 | 80 | 15 | 40 | M12 | 14,000 | 1.2 | 35,520 | |||||||
| 314040120105 | BT30-CT20SA-105 | 2 | 20 | 52 | 105 | 80 | 15 |
 |
55 | M12 | 12,000 | 1.3 | 35,520 | ||||||
| 314040125090 | BT30-CT25SA- 90 | 2 | 25 | 61 | 90 | 80 | 15 | ★31 | M12 | 11,000 | 1.4 | 37,740 | HS-2.5-25 | ||||||
| 314040125105 | BT30-CT25SA-105 | 2 | 25 | 61 | 105 | 80 | 15 | 44 | M12 | 10,000 | 1.6 | 38,300 | |||||||
| 314040132090 | BT30-CT32SA-90 | 2 | 32 | 68 | 90 | 68 | 20 |
 |
★30 | M18 | 8,000 | 1.6 | 41,070 | HS-3-32 | |||||
| 314040316075 | BT40-CT16SA-75 | 1 | 16 | 45 | 75 | 65 | 15 | M10 | 20,000 | 1.4 | 37,060 | HS-1-16 | |||||||
| 314040316090 | BT40-CT16SA90 | 16 | 45 | 90 | 65 | 15 | M10 | 20,000 | 1.6 | 37,060 | |||||||||
| 314040320075 | BT40-CT20SA-75 | 1 | 20 | 52 | 75 | 75 | 15 | M12 | 18,000 | 1.5 | 37,060 |
HS-2-20 |
|||||||
| 314040320090 | BT40-CT20SA-90 | 20 | 52 | 90 | 80 | 15 | M12 | 18,000 | 1.8 | 37,060 | |||||||||
| 314040320105 | BT40-CT20SA-105 | 20 | 52 | 105 | 80 | 15 | M12 | 18,000 | 2.1 | 39,240 | |||||||||
| 314040320120 | BT40-CT20SA-120 | 20 | 52 | 120 | 80 | 15 | M12 | 18,000 | 2.3 | 40,330 | |||||||||
| 314040325090 | BT40-CT25SA-90 | 25 | 61 | 90 | 80 | 15 | M12 | 16,000 | 2.0 | 39,240 |
HS-2.5-25 |
||||||||
| 314040325105 | BT40-CT25SA-105 | 25 | 61 | 105 | 80 | 15 | M12 | 16,000 | 2.3 | 40.330 | |||||||||
| 314040325120 | BT40-CT25SA-120 | 25 | 61 | 120 | 80 | 15 | M12 | 16,000 | 2.7 | 40,330 | |||||||||
| 314040325135 | BT40-CT25SA-135 | 25 | 61 | 135 | 80 | 15 | 一 | M12 | 14,000 | 3.0 | 40,330 | ||||||||
| 314040332090 | BT40-CT32SA-90 | *2 | 2 | 32 | 73 | 90 | 76 |
32 23 |
17 17 |
26 26 |
★31 | M18 | 12,000 | 2.3 |
41,070 41,070 |
HS-3-32 |
|||
| 314040332105 | BT40-CT32SA-105 | *3 | 2 | 32 | 73 | 105 | 85 | 44 | M18 | 12,000 | 2.5 | ||||||||
| 314040332120 | BT40-CT32SA-120 | *3 | 2 | 32 | 73 | 120 | 85 | 23 | 17 | 26 | 59 | M18 | 12,000 | 2.9 | 43,290 | ||||
| 314040332135 | BT40-CT32SA-135 | 2 | 32 | 73 | 135 | 120 | 17 | 一 | 74 | M18 | 12,000 | 3.2 | 43,290 | ||||||
2. 不附带专用扳手。
3. 请使用柄部公差为h7 的刀具。
4. 容许转速受机械主轴的刚性及刀具平衡的严重影响。使用时，请从最低转速开始逐渐上升，调整至最合适的转速。
直筒夹MC
|
商品了一下 商品编号 |
式号 型型 |
D1 | D2 | L1 | L2 | d |
| 0711000016 ※※ | MC16-d | 16 | 19 | 50 | 4 | 6、8、10、12 |
| 0711000020 ※ ※ | MC20-d | 20 | 24 | 60 | 4 | 6、8、10、12、16 |
| 0711000025 ※※ | MC25-d | 25 | 29 | 60 | 4 | 6、8、10、12、16、20 |
| 0711000032 ※※ | MC32-d | 32 | 36 | 72 | 4 | 6、8、10、12、16、20、25 |
| 0711000042 ※※ | MC42-d | 42 | 47 | 85 | 4 | 6、8、10、12、16、20、25、32 |
