日本大昭和美夹刀柄BBT40-MEGA10N-120BIG美夹刀柄
发布时间：2024-03-28
日本BIG美夹刀柄
夹持直径：φ0.25～φ25.4
使用比较广泛的高速高精度筒夹刀柄,适用于夹持立铣刀,钻头,铰刀,
选材、加工、热处理凝聚了BIG多年的技术经验，所有产品都经过2次检查，并采用严格的品质管理.
重复精度高省心省工时
使用比较广泛的高速高精度筒夹刀柄,适用于夹持立铣刀,钻头,铰刀,
选材、加工、热处理凝聚了BIG多年的技术经验，所有产品都经过2次检查，并采用严格的品质管理.
重复精度高省心省工时
搭配NBC筒夹,MGR扳手
BIG-PLUS(BBT基础柄)在BIG-PLUS主轴和既有的BT主轴上均可使用
|
BIG-PLUS BBT基础柄型号 |
夹持直径 φd |
φD | L | L1 | 刃 具 调 节 量 H | 对应夹套 | 对应螺母 |
质量 (kg) |
| BBT40-MEGA6N-60 |
0.25 ～6 |
20 |
60 | 27 |
23 ～43 |
NBC 6-□ |
MGN 6 |
1.0 |
| BBT40-MEGA6N-75 | 75 | 38 | 1.1 | |||||
| BBT40-MEGA6N-90 | 90 | 53 | 1.1 | |||||
| BBT40-MEGA6N-105 | 105 | 68 | 1.2 | |||||
| BBT40-MEGA6N-120 | 120 | 83 | 1.2 | |||||
| BBT40-MEGA6N-135 | 135 | 98 | 1.2 | |||||
| BBT40-MEGA6N-165 | 165 | 128 | 1.2 | |||||
| BBT40-MEGA6N-200 | 200 | 163 | 1.3 | |||||
| BBT40-MEGA8N-60 |
0.5 ～ 8 |
25 |
60 | 27 |
26 ～ 45 |
NBC 8-□ |
MGN 8 |
1.0 |
| BBT40-MEGA8N-75 | 75 | 38 | 1.1 | |||||
| BBT40-MEGA8N-90 | 90 | 53 | 1.1 | |||||
| BBT40-MEGA8N-105 | 105 | 68 | 1.2 | |||||
| BBT40-MEGA8N-120 | 120 | 83 | 1.2 | |||||
| BBT40-MEGA8N-135 | 135 | 98 | 1.3 | |||||
| BBT40-MEGA8N-165 | 165 | 128 | 1.3 | |||||
| BBT40-MEGA8N-200 | 200 | 163 | 1.4 | |||||
| BBT40-MEGA10N-60 |
1.5～10 |
30 |
60 | 27 |
38～4F |
NBC10-□ |
MGN10 |
1.1 |
| BBT40-MEGA10N-75 | 75 | 38 | 1.2 | |||||
| BBT40-MEGA10N-90 | 90 | 53 | 1.2 | |||||
| BBT40-MEGA10N-105 | 105 | 68 | 1.3 | |||||
| BBT40-MEGA10N-120 | 120 | 83 | 1.4 | |||||
| BBT40-MEGA10N-135 | 135 | 98 | 1.4 | |||||
| BBT40-MEGA10N-165 | 165 | 128 | 1.5 | |||||
| BBT40-MEGA10N-200 | 200 | 163 | 1.7 | |||||
| BBT40-MEGA13N-60 |
2.5 ～13 |
35 |
60 | 31 |
44 ～63 |
NBC13-□ |
MGN13 |
1.1 |
| BBT40-MEGA13N-75 | 75 | 40 | 1.2 | |||||
| BBT40-MEGA13N-90 | 90 | 55 | 1.3 | |||||
| BBT40-MEGA13N-105 | 105 | 70 | 1.4 | |||||
| BBT40-MEGA13N-120 | 120 | 85 | 1.5 | |||||
| BBT40-MEGA13N-135 | 135 | 100 | 1.6 | |||||
| BBT40-MEGA13N-165 | 165 | 130 | 1.8 | |||||
| BBT40-MEGA13N-200 | 200 | 165 | 2.0 | |||||
| BBT40-MEGA16N-60 |
2.5 ～16 |
42 |
60 | 31 |
48 ～68 |
NBC16-□ |
MGN16 |
1.2 |
| BBT40-MEGA16N-75 | 75 | 40 | 1.3 | |||||
| BBT40-MEGA16N-90 | 90 | 55 | 1.4 | |||||
| BBT40-MEGA16N-105 | 105 | 70 | 1.6 | |||||
| BBT40-MEGA16N-120 | 120 | 85 | 1.7 | |||||
| BBT40-MEGA16N-135 | 135 | 100 | 1.8 | |||||
| BBT40-MEGA16N-165 | 165 | 130 | 2.0 | |||||
| BBT40-MEGA16N-200 | 200 | 165 | 2.3 | |||||
| BBT40-MEGA20N-60 |
2.5 ～ 20 |
46 |
60 | 31 |
51 ～68 |
NBC20-□ |
MGN20 |
1.1 |
| BBT40-MEGA20N-75 | 75 | 42 | 1.3 | |||||
| BBT40-MEGA20N-90 | 90 | 57 | 1.4 | |||||
| BBT40-MEGA20N-105 | 105 | 72 | 1.6 | |||||
| BBT40-MEGA20N-120 | 120 | 87 | 1.8 | |||||
| BBT40-MEGA20N-135 | 135 | 102 | 1.9 | |||||
| BBT40-MEGA20N-165 | 165 | 132 | 2.1 | |||||
| BBT40-MEGA20N-200 | 200 | 167 | 2.5 | |||||
| BBT40-MEGA25N-75 |
15.5 ～25.4 |
60 |
75 | 47 |
64～74 |
NBC25-□ |
MGN25 |
1.6 |
| BBT40-MEGA25N-90 | 90 | 62 | 1.9 | |||||
| BBT40-MEGA25N-105 | 105 | 77 | 2.2 | |||||
| BBT40-MEGA25N-120 | 120 | 92 | 2.5 |
夹套NBC
端口处1um以内4倍直径前3um以内,特殊的倾斜角度,选材、加工、热处理凝聚了BIG多年的技术经验，所有产品都经过2次检查以保证高精度实现
| MEGA10N/NBS10 | |
| 夹套型号 | 夹持范围 |
| NBC10-1.75AA | 1.5 ～ 1.75 |
| NBC10- 2AA | 1.75 ～ 2.0 |
| NBC10 -2.25AA | 2.0 ～ 2.25 |
| NBC10-2.5AA | 2.25 ～ 2.5 |
| NBC10-2.75AA | 2.5 ～ 2.75 |
| NBC10-3AA | 2.75 ～ 3.0 |
| NBC10-3.175AA | 2.675～ 3.175 |
| NBC10-3.25AA | 2.75 ～ 3.25 |
| NBC10-3.5AA | 3.0 ～ 3.5 |
| NBC10-3.75AA | 3.25 ～ 3.75 |
| NBC10-4AA | 3.5 ～ 4.0 |
| NBC10-4.25AA | 3.75 ～ 4.25 |
| NBC10-4.5 AA | 4.0 ～ 4.5 |
| NBC10-4.75AA | 4.25 ～ 4.75 |
| NBC10-5AA | 4.5 ～ 5.0 |
| NBC10-5.25AA | 4.75 ～ 5.25 |
| NBC10-5.5AA | 5.0 ～ 5.5 |
| NBC10-5.75AA | 5.25 ～ 5.75 |
| NBC10-6AA | 5.5 ～ 6.0 |
| NBC10-6.5AA | 6.0 ～ 6.5 |
| NBC10 -7AA | 6.5～ 7.0 |
| NBC10-7.5AA | 7.0 7.5 |
| NBC10 -8AA | 7.5 ～8.0 |
| NBC10-8.5AA | 8.0 ～ 8.5 |
| NBC10-9AA | 8.5～ 9.0 |
| NBC10-9.5AA | 9.0 9.5 |
| NBC10-10AA | 9.5 ～10.0 |
FONBC 内 冷 夹 套
| MEGA10N /NBS10 | |
| 夹套型号 | 夹持范围 |
| FONBC10-3 AA | 2.9 ～ 3.0 |
| FONBC10-3.5AA | 3.4 ～ 3.5 |
| FONBC10-4 AA | 3.9～ 4.0 |
| FONBC10-4.5AA | 4.4 ～ 4.5 |
| FONBC10-5 AA | 4.9 ～ 5.0 |
| FONBC10-5.5AA | 5.4 ～ 5.5 |
| FONBC10-6 AA | 5.9 ～ 6.0 |
| FONBC10-6.5AA | 6.4 ～ 6.5 |
| FONBC10-7 AA | 6.9 ～ 7.0 |
| FONBC10-7.5AA | .4 7.5 |
| FONBC10-8 AA | 7.9～ 8.0 |
| FONBC108.5AA | 8.4 8.5 |
| FONBC10-9 AA | 8.9 ～ 9.0 |
| FONBC10-9.5AA | 9.4 ～ 9.5 |
| FONBC10-10 AA | 9.9 ～10.0 |

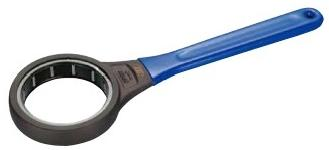

美夹扳手
| 型 号 |
扳手内径 φd |
美来新倍比高精度 弹簧夹头 |
| MGR20 | 20 | MEGA 6N |
| MGR25 | 25 | MEGA 8N |
| MGR30 | 30 | MEGA10N |
| MGR35 | 35 | MEGA13N |
| MGR42 | 42 | MEGA16N |
| MGR46 | 46 | MEGA20N |
