日本BIG刀柄BBT40-HDC10-90液压刀柄原装大昭和刀柄
发布时间：2024-03-31

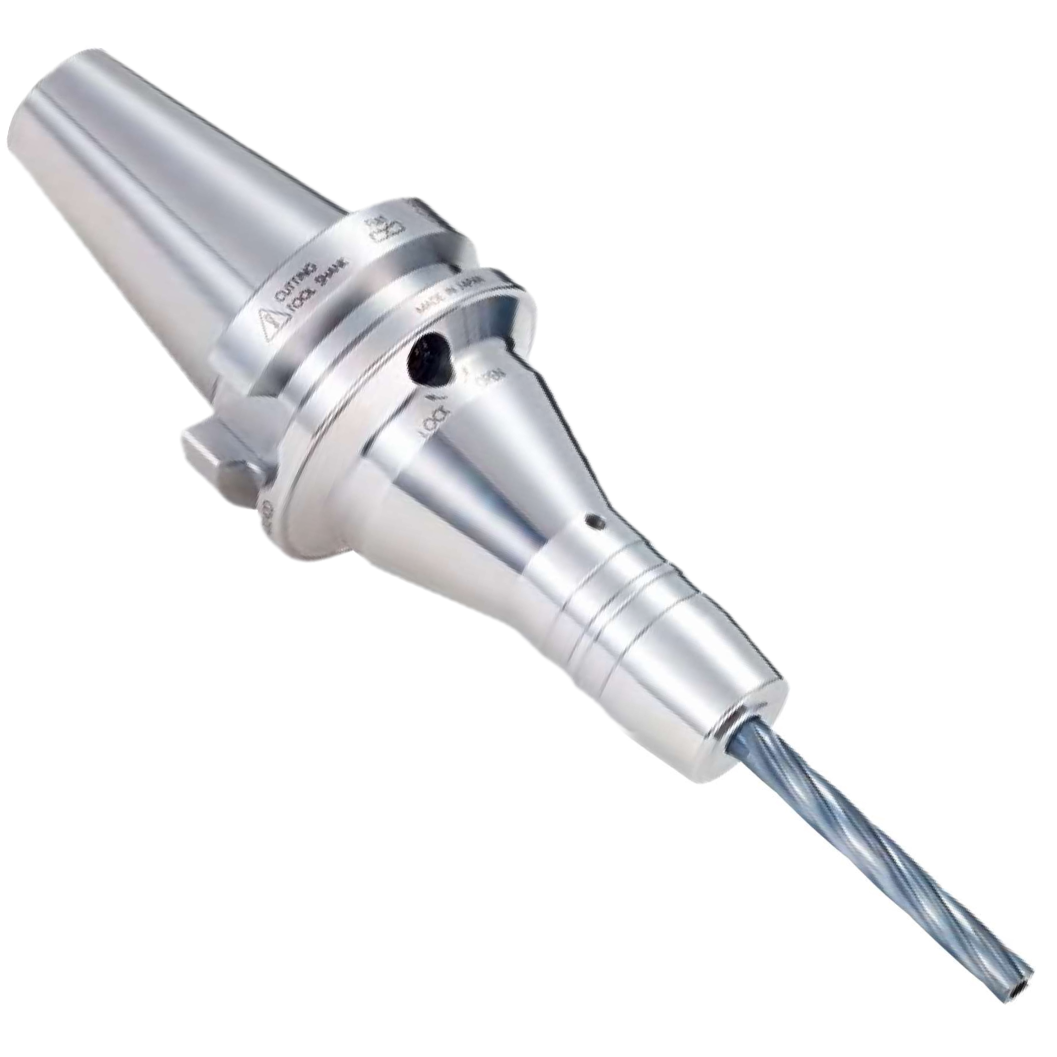

日本BIG液压刀柄
装夹刀具前请用气枪清洁刀柄内部,使用专用清洁刷清洁刀具插入孔
液压刀柄对使用刀具有较高要求,请务必使用柄径公差为H6的刀具
可以搭配 立铣刀、硬质合金钻头、抛光铰刀
优点:
精度高 4D跳动精度3um以内,重复偏芯精度1.5um
装夹简单一支T型扳手即可
优点:
精度高 4D跳动精度3um以内,重复偏芯精度1.5um
装夹简单一支T型扳手即可
|
BIG-PLUS BBT基础柄型号 |
图 |
夹持直径 φd |
φD | φD₁ | L | L1 | L2 |
刃具调节量 H |
最小刃具夹持长 E |
轴向调节螺丝 (另售) |
质量 (kg) |
|||||||||
| BBT40-HDC6-60 | 6 | 27 | 45 | 60 | 19 | 28～50 | 28 | HDA 6-05032 | 1.2 | |||||||||||
| BBT40-HDC6-90 | 2 | 26 | 90 | 44 | 50 | 1.4 | ||||||||||||||
| BBT40-HDC6-110 | 110 | 70 | 1.5 | |||||||||||||||||
| BBT40-HDC6-135 | 135 | 95 | 1.7 | |||||||||||||||||
| BBT40-HDC6-165 | 165 | 119 | 1.9 | |||||||||||||||||
| BBT40-HDC7-90 | 2 | 7 | 27 | 45 | 90 | 44 | 50 | 28～50 | 28 | HDA 6-05032 | 1.3 | |||||||||
| BBT40-HDC8-60 | 1 | 8 | 29 | 45 | 60 | 19 | 28～50 | 28 | HDA 8-06032 | 1.2 | ||||||||||
| BBT40-HDC8-90 | 2 | 28 | 90 | 44 | 50 | 1.4 | ||||||||||||||
| BBT40-HDC8-110 | 110 | 70 | 1.5 | |||||||||||||||||
| BBT40-HDC8-135 | 135 | 95 | 1.7 | |||||||||||||||||
| BBT40-HDC8-165 | 165 | 119 | 2.0 | |||||||||||||||||
| BBT40-HDC9-90 | 2 | 9 | 29 | 45 | 90 | 45 | 50 | 28～50 | 28 | HDA 8-06032 | 1.4 | |||||||||
| BBT40-HDC10-60 | 1 | 10 | 31 | 45 | 60 | 20 | 33 ～55 | 33 | HDA10-08032 | 1.2 | ||||||||||
| BBT40-HDC10-90 | 2 | 30 | 90 | 45 | 50 | 1.4 | ||||||||||||||
| BBT40-HDC10-110 | 110 | 70 | 1.5 | |||||||||||||||||
| BBT40-HDC10-135 | 135 | 95 | 1.7 | |||||||||||||||||
| BBT40-HDC10-165 | 165 | 119 | 2.0 | |||||||||||||||||
| BBT40-HDC11-90 | 2 | 11 | 31 | 45 | 90 | 45 | 50 | 33～55 | 33 | HDA10-08032 | 1.4 | |||||||||
| BBT40-HDC12-60 | 12 | 33 | 45 | 60 | 20 | 38～60 | 38 | HDA12-10032 | 1.2 | ||||
| BBT40-HDC12-90 | 2 | 32 | 90 | 45 | 49 | 1.4 | |||||||
| BBT40-HDC12-110 | 110 | 69 | 1.6 | ||||||||||
| BBT40-HDC12-135 | 135 | 94 | 1.8 | ||||||||||
| BBT40-HDC12-165 | 165 | 119 | 2.0 | ||||||||||
| BBT40-HDC13-90 | 2 | 13 | 33 | 45 | 90 | 45 | 49 | 38～60 | 38 | HDA12-10032 | 1.4 | ||
| BBT40-HDC14-90 | 2 | 14 | 34 | 45 | 90 | 46 | 49 | 38 ～60 | 38 | HDA12-10032 | 1.4 | ||
| BBT40-HDC-110 | 110 | 69 | 1.6 | ||||||||||
| BBT40-HDC-135 | 135 | 94 | 1.8 | ||||||||||
| BBT40-HDC15-90 | 2 | 15 | 37 | 45 | 90 | 47 | 49 | 43～70 | 43 | HDA16-12037 | 1.4 | ||
| BBT40-HDC16-75 | 2 | 16 | 38 | 45 | 75 | 35 | 36 | 43～70 | 43 | HDA16-12037 | 1.3 | ||
| BBT40-HDC16-90 | 90 | 47 | 49 | 1.4 | |||||||||
| BBT40-HDC16-110 | 110 | 69 | 1.6 | ||||||||||
| BBT40-HDC16-135 | 135 | 94 | 1.9 | ||||||||||
| BBT40-HDC16-165 | 50 | 165 | 119 | 2.3 | |||||||||
| BBT40-HDC18-90 | 2 | 18 | 40 | 45 | 90 | 48 | 49 | 43 ～70 | 43 | HDA16-12037 | 1.5 | ||
| BBT40-HDC18-110 | 110 | 69 | 1.6 | ||||||||||
| BBT40-HDC18-135 | 135 | 94 | 1.9 | ||||||||||
| BBT40-HDC20-90 | 2 | 20 | 42 | 45 | 90 | 48 | 50 | 43～70 | 43 | HDA16-12037 | 1.4 | ||
| BBT40-HDC20-110 | 50 | 110 | 70 | 1.7 | |||||||||
| BBT40-HDC20-135 | 135 | 95 | 2.0 | ||||||||||
| BBT40-HDC20-165 | 165 | 119 | 2.4 | ||||||||||
